aeco ABP-1111R (4 szt.) wtyki bananowe
Wystaw opinię o produkcie
Kod kreskowy: 4712961810258
Zadzwoń i zapytaj
Opis

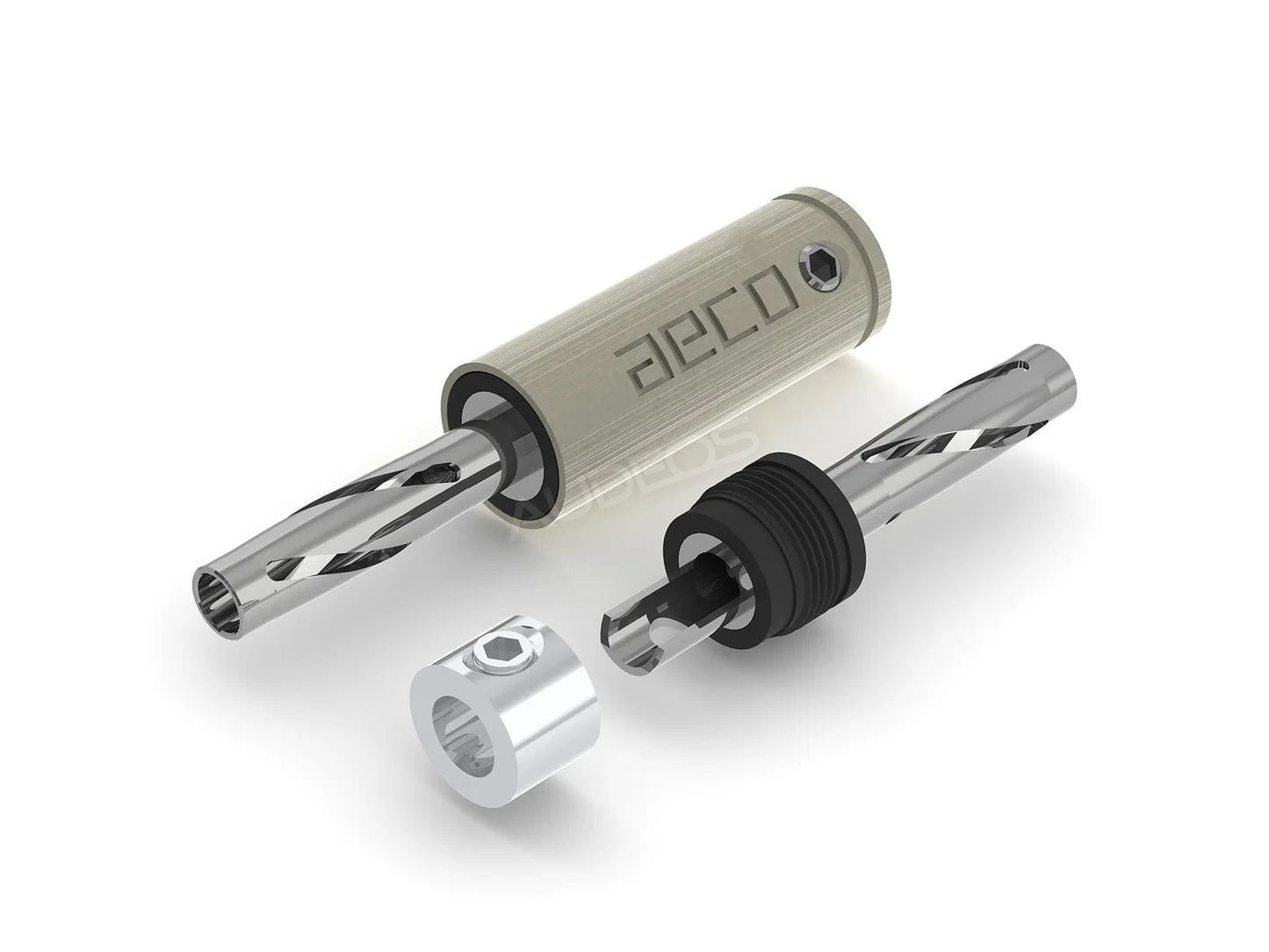

aeco ABP-1111R (4 szt.)
wysokiej klasy wtyki bananowe z miedzi tellurowej (rodowane)
aeco ABP-1111R to wysokiej jakości wtyki bananowe firmy z Tajwanu, które wyróżniają się stylowym wzornictwem oraz powalającą jakością wykonania. Oparto je na jednoczęściowym przewodniku z miedzi tellurowej o wysokiej czystości, który jest rodowany, a do tego mają izolację z tworzywa POM i eleganckie obudowy z mosiądzu z wygrawerowanym logotypem aeco na szczotkowanej, niklowanej satynowej powierzchni. ABP-1111R mogą być montowane tak przez skręcanie, jak i lutowanie.
Kluczowe cechy aeco ABR-1111R:
- zestaw 4 wtyków bananowych, które są próżniowo pakowane;
- jednoczęściowy, wytaczany wtyk;
- przewodnik z miedzi tellurowej o wysokiej czystości, która nie jest niklowana;
- możliwość montażu na kablu przez skręcanie lub lutowanie;
- gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
- obudowa z mosiądzu o satynowej powierzchni, która jest szczotkowana i niklowana.
Uwagi dotyczące wykorzystania ABP-1111R
- wtyki przygotowane dla terminali głośnikowych 4,0 mm (nie pasują do 4,1 mm);
- wtyki należy wkładać zgodnie z ruchem wskazówek zegara, gdy po raz pierwszy są wpinane do terminalu głośnikowego (kształt wtyku dopasuje się do wielkości złącza, aby zagwarantować idealne połączenie);
- w zestawie znajdują się 4 śrubki do mocowania przewodnika (pokryte srebrem) i 4 śrubki do mocowania kabla (pokryte niklem).

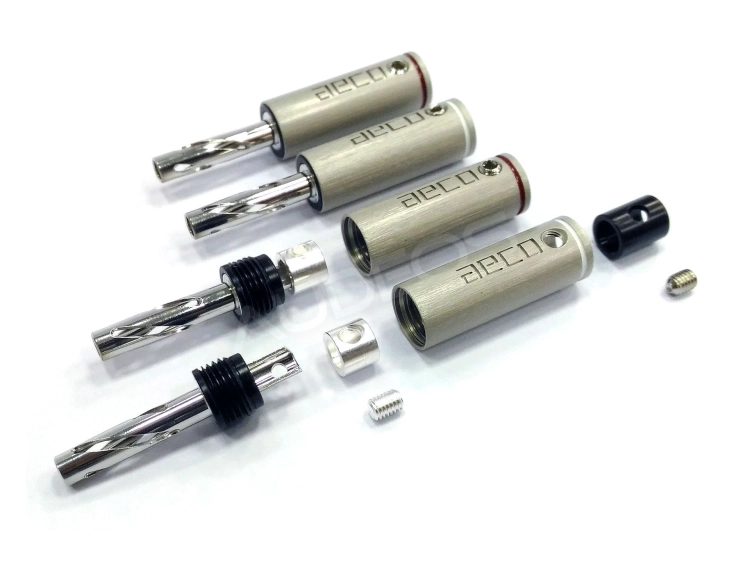

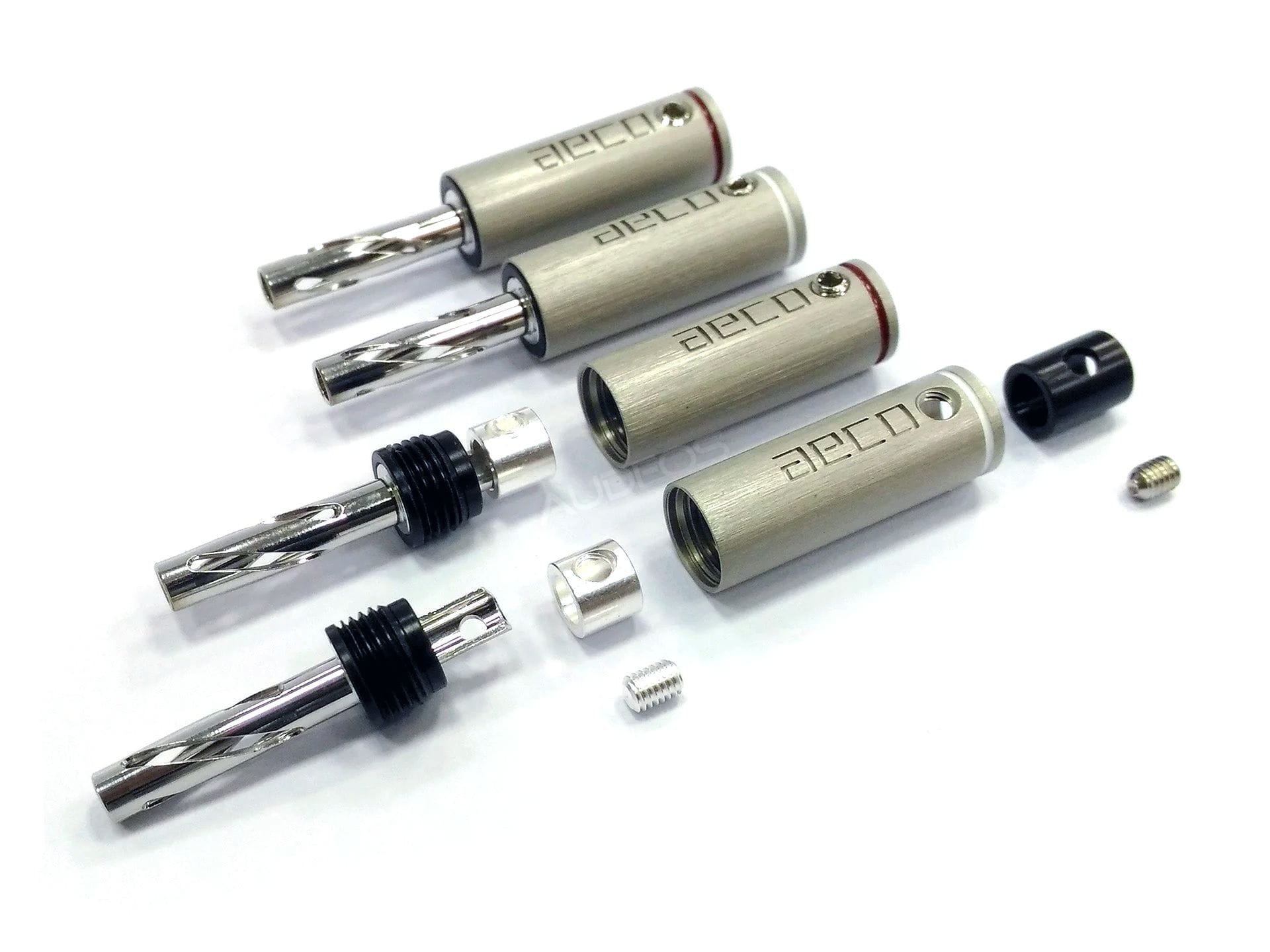

Wysokiej klasy wtyki bananowe aeco ABP-1111R
Główna część wtyków bananowych marki aeco wykonana jest z tellurowej miedzi o wysokiej czystości i wytoczona w postaci jednego kawałka, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Wtyki mają unikatowe, spiralne wycięcia, a do tego są odizolowane od obudowy za pomocą specjalnie wybranego tworzywa sztucznego POM.
Punkt montażowy w ABP-1111R (w kształcie litery L) umożliwia montaż zarówno przez lutowanie, jak i skręcanie. Dopasowany metalowy pierścień z posrebrzaną śrubką umożliwia zablokowanie przewodu w miejscu. Tulejka z POM ciasno przylega do wtyku i ma precyzyjnie przygotowany gwint, który służy do nakręcenia obudowy.
aeco ABP-1111R to rewelacyjna jakość wykonania
ABP-1111R - jak inne rozwiązania marki aeco - wykonany jest przy użyciu najwyższej jakości materiałów:
- wtyki zrobione są z tellurowej miedzi (C14500) o wysokiej czystości, a następnie pokryte rodem;
- obudowa ze stopu mosiądzu (C3604) jest szczotkowana i pokryta niklem;
- pierścień i śrubka mocująca zrobione są z tego samego stopu mosiądzu (C3604) i mają pokrycie ze srebra.

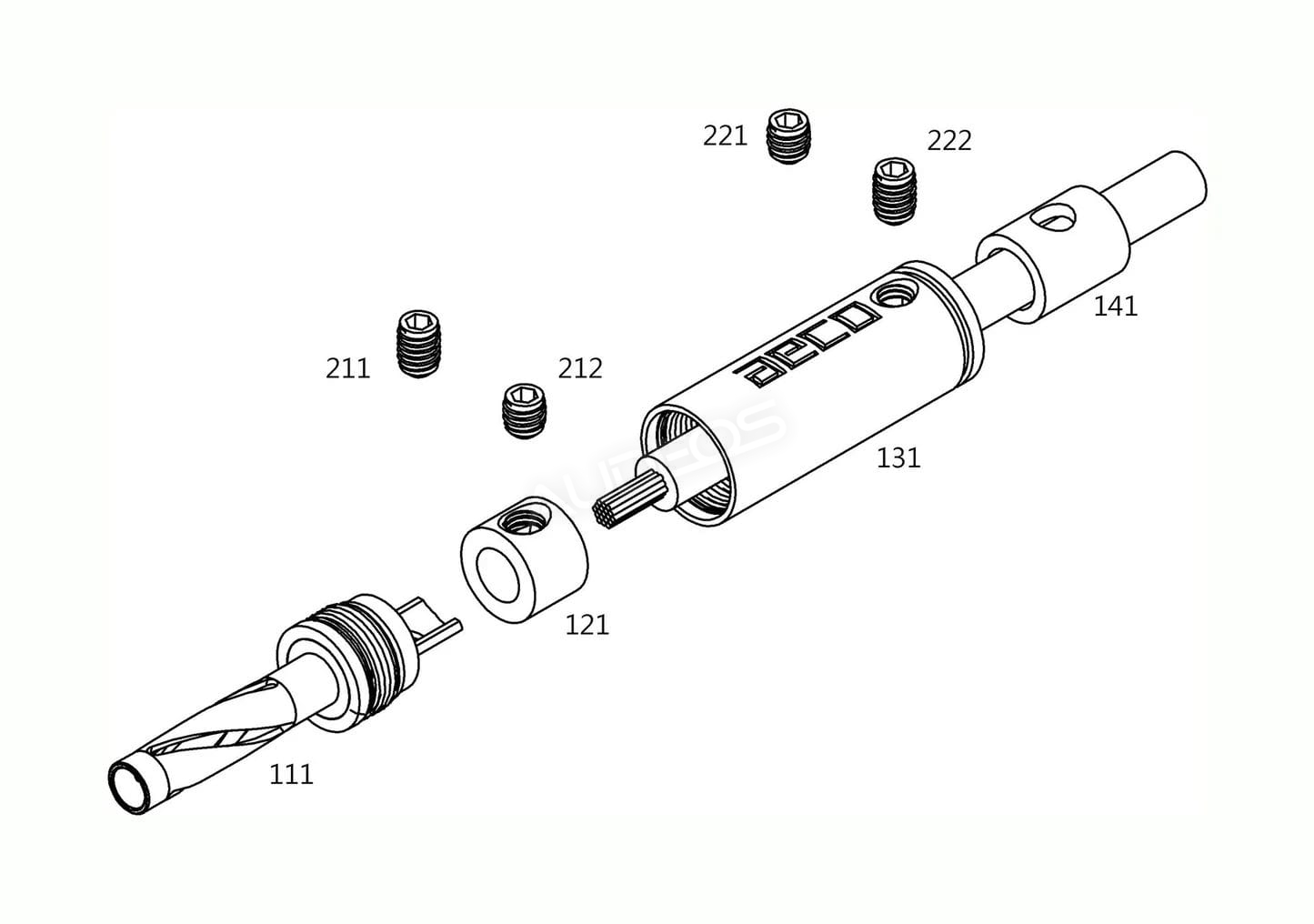

Instrukcja montażu wtyków aeco ABP-1111R:
- firma aeco rekomenduje, aby przed montażem odsłonić odcinek przewodnika o długości ok. 6 mm (ściągniecie izolacji);
- ABP-1111R przygotowano dla kabli o średnicy mniejszej niż 6,3 mm. Należy usunąć tylny pierścień (element 141), gdy średnica przewodu jest większa niż 4,3 mm.
- kabel należy najpierw przełożyć przez obudowę wtyku;
- w przypadku lutowania: możliwe dla przewodników o średnicy poniżej 5 mm lub 5 AWG. Należy usunąć pierścień (121) i śrubki (211 i 212), a następnie przylutować przewodnik w naciętym punkcie montażowym;
- w przypadku skręcania: możliwe dla przewodów o średnicy poniżej 3,5 mm lub 8 AWG. Należy nałożyć pierścień (121) na punkt montażowy, a następnie włożyć do pierścienia przewodnik i skręcić go ciasno za pomocą śrubek (211 i 212);
- należy nakręcić obudowę;
- finalnie należy usztywnić kabel za pomocą śrubek (221 i 222), o ile nie jest on za duży.
Specyfikacja techniczna aeco ABP-1111R
- długość całkowita: 43 mm
- średnica wtyku (w najgrubszym miejscu): 9 mm
- średnica pierścienia mocującego przewodnik: 4,5 mm
- średnica pierścienia mocującego cały kabel: 6,5 mm
- materiał wtyku: miedź tellurowa (C14500)
- materiał gwintowanej tulejki: POM
- materiał pierścienia mocującego: stop mosiądzu (C3604)
- materiał obudowy: stop mosiądzu (C3604)
- materiał śrubki do mocowania przewodnika: stop mosiądzu (C3604)
- materiał śrubki do mocowania kabla: żelazo
- pokrycie wtyku: rod (bez niklu)
- pokrycie pierścienia mocującego: srebro (bez niklu)
- pokrycie śrubki mocującej: srebro (bez niklu)
- pokrycie obudowy: nikiel
- pokrycie śrubki do mocowania kabla: nikiel
- wykończenie obudowy: grawerowane logo, szczotkowane, satynowa
- oporność styku: poniżej 0,3 mΩ (testowane z ABI-0601)
O firmie aeco
aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.
Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.
Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
