aeco AT3-1351G wtyk 3,5 mm TRS pozłacany
Wystaw opinię o produkcie
Kod kreskowy: 4712961810845
Zadzwoń i zapytaj
Opis
aeco AT3-1351G
wysokiej jakości wtyk 3,5 mm TRS z miedzi tellurowej (pozłacany)
aeco AT3-1351G to wysokiej jakości wtyk 3,5 mm TRS (single ended) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z miedzi tellurowej, który pokryty jest złotem. AT3-1351G ma do tego izolację z tworzywa POM oraz elegancką obudowę ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem aeco.
Kluczowe cechy aeco AT3-1351G
- wtyk 3,5 mm TRS (single ended) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
- wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
- przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
- gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
- obudowa ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem.
Uwagi dotyczące wykorzystania AT3-1351G

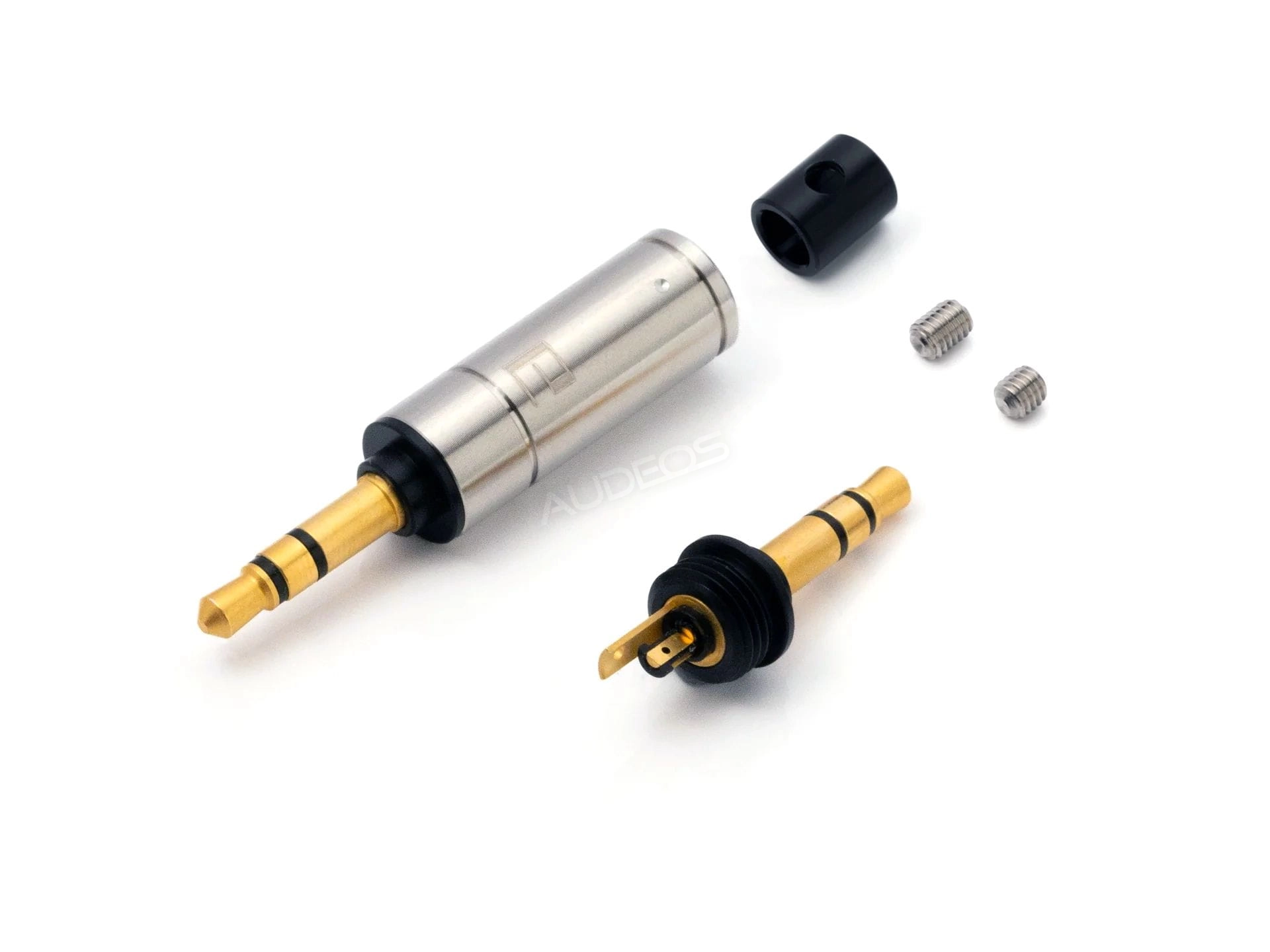

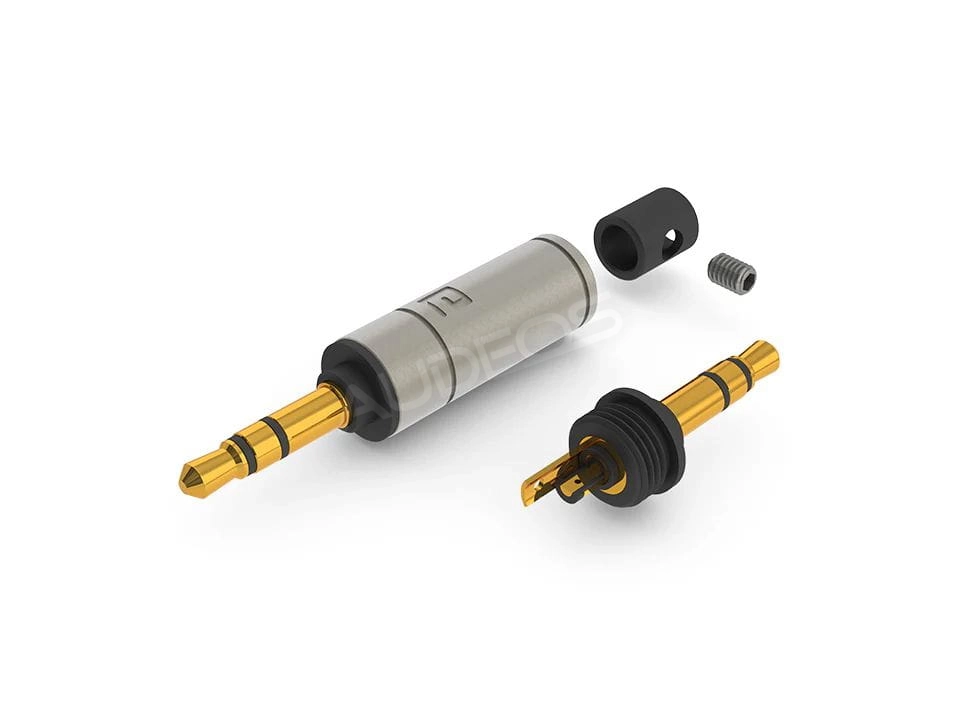

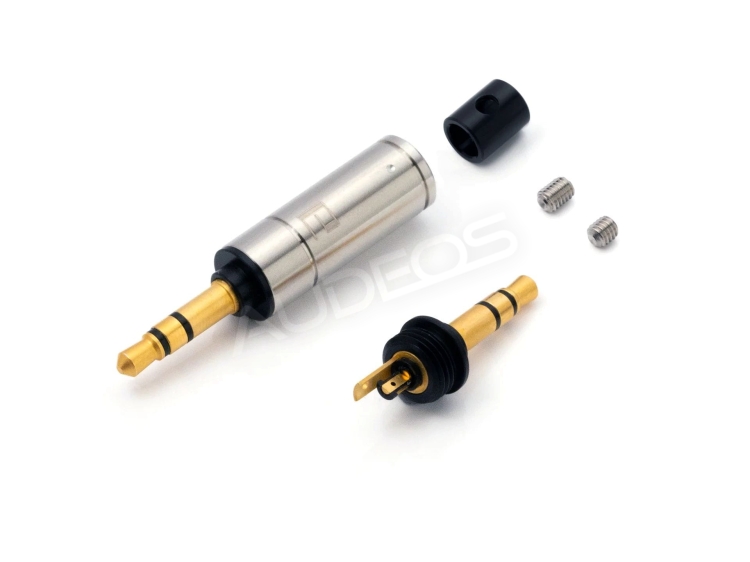

- w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 3 mm lub 4 mm (w zależności od średnicy montowanego przewodu);
- należy uważać, aby nie uszkodzić izolacji podczas lutowania do niego przewodnika (każdy kanał należy lutować osobno według wytycznych dotyczących temperatury lutowania).
Wysoka jakość wykonania aeco AT3-1351G
Wtyk 3,5 mm aeco AT3-1351G przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z miedzi tellurowej o wysokiej czystości, która pokryta jest złotem.

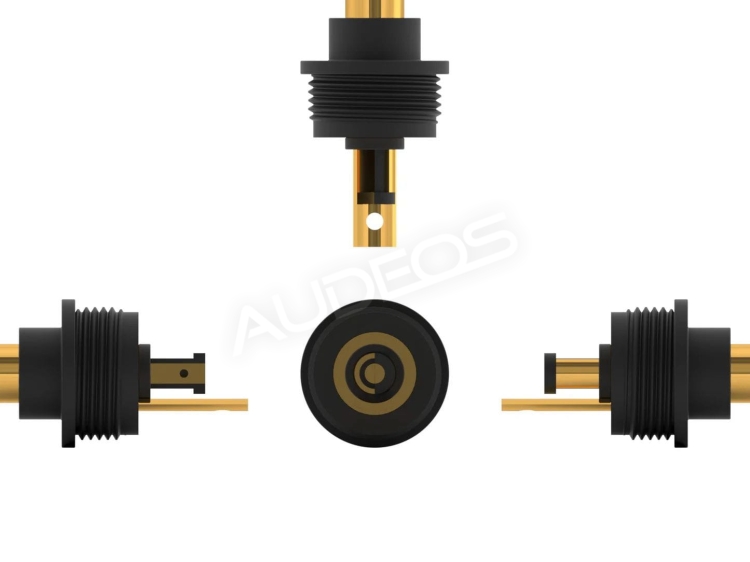

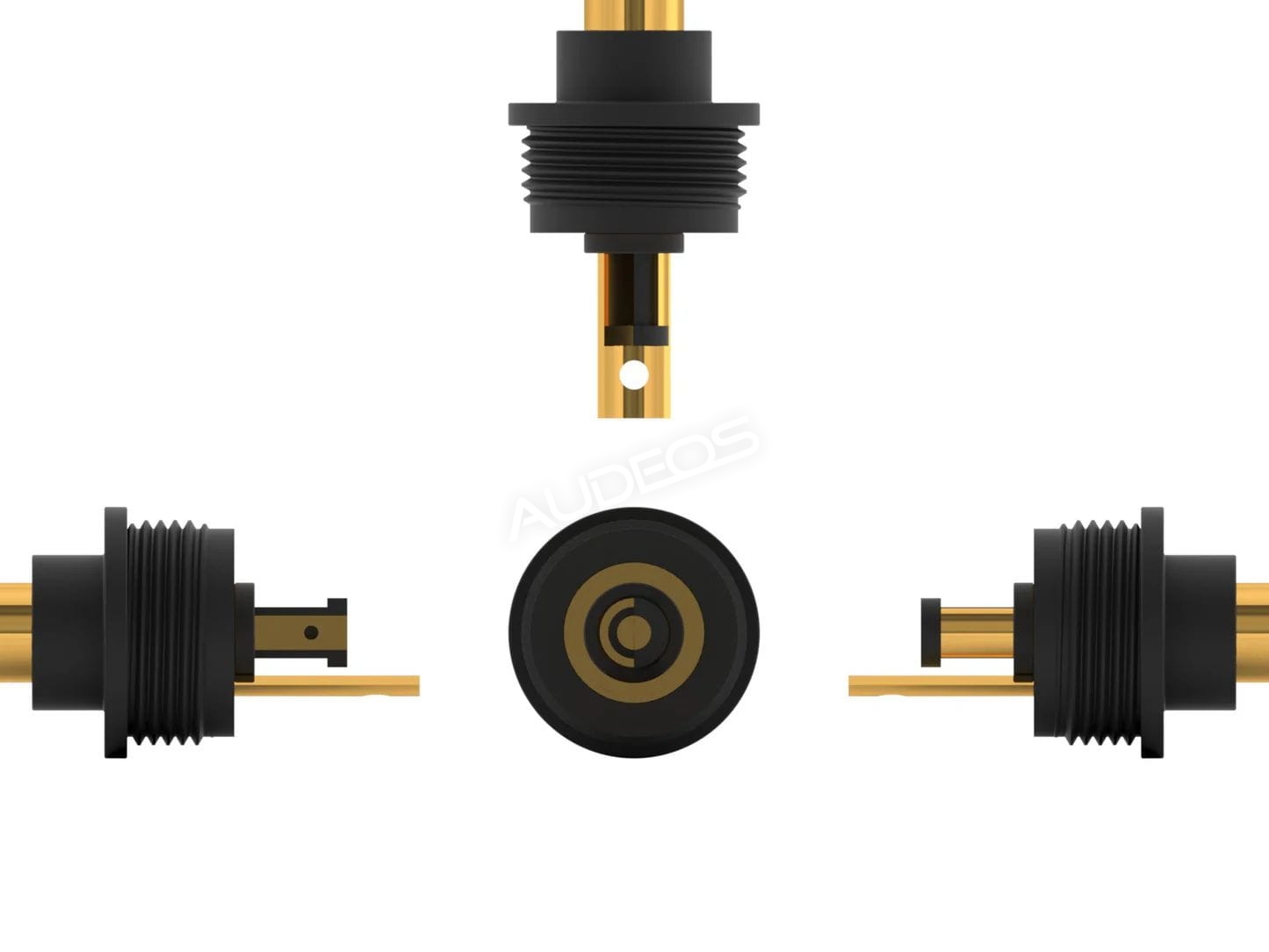

Budowa wtyku daje łatwy dostęp do punktów lutowniczych. Przewodnik jest odizolowany od obudowy za pomocą gwintowanej tulejki ze specjalnego tworzywa sztucznego POM. Z tego materiału wykonane są separatory poszczególnych pól wtyków oraz dodatkowa redukcja dla kabli o mniejszej średnicy, w której przewód mocowany jest za pomocą śrubki (4 mm z zestawu).

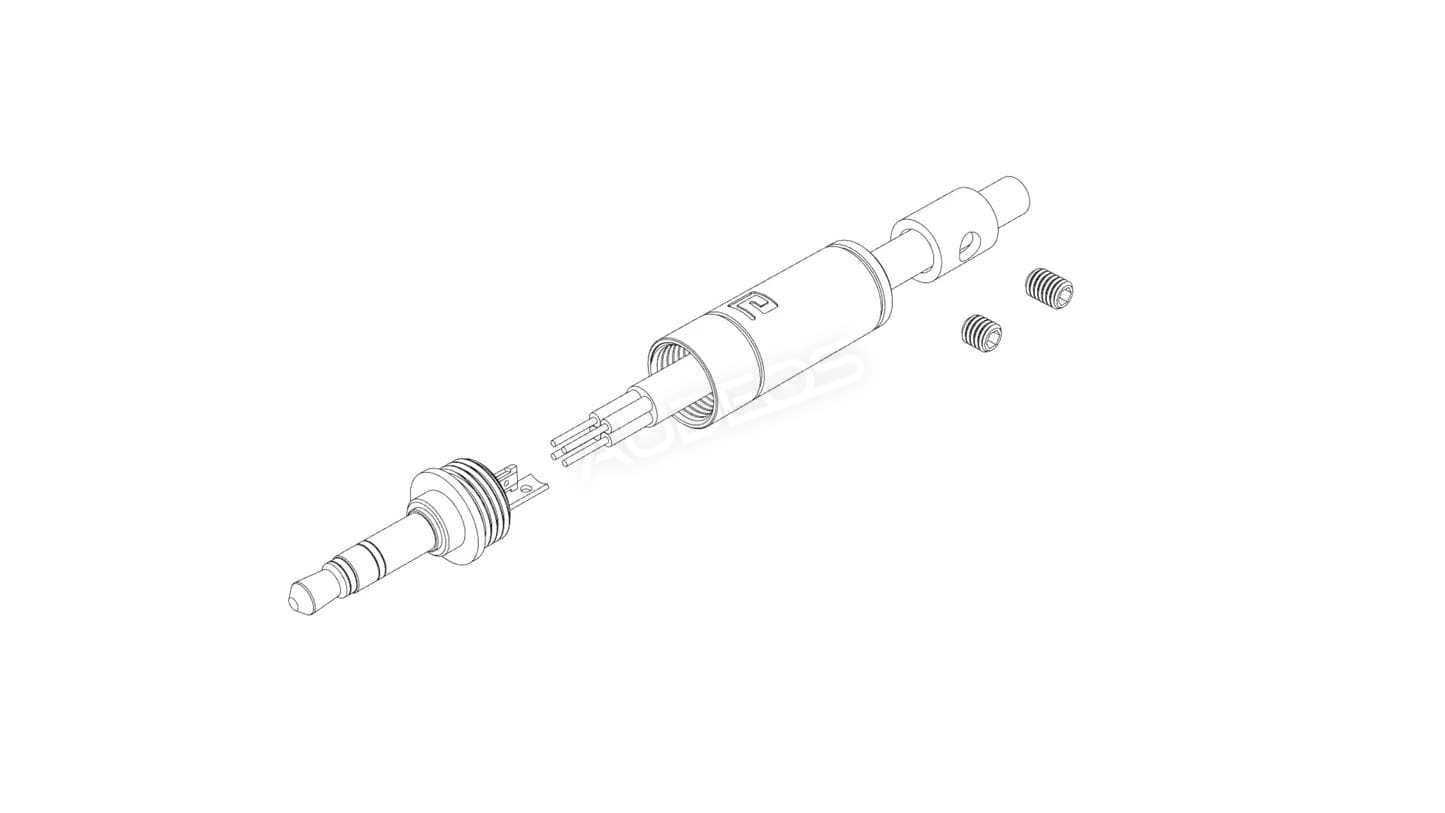

Instrukcja montażu wtyków aeco AT3-1351G
- rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
- w przypadku kabli o średnicy do 4,5 mm można wykorzystać redukcję, którą należy wcześniej nałożyć na kabel wraz z obudową. Nie pasuje ona do kabli o większej średnicy (do 6,5 mm), w przypadku których należy nałożyć samą obudowę wtyku;
- poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych;
- po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę;
- kabel należy usztywnić za pomocą śrubek (4 mm w przypadku wykorzystania redukcji lub 3 mm, gdy jest on większy).
Specyfikacja techniczna aeco AT3-1351G
- długość całkowita: 40,5 mm
- średnica wtyku (w najgrubszym miejscu): 8,9 mm
- średnica redukcji (pierścienia mocującego): 4,5 mm
- maksymalna średnica kabli: 6,5 mm
- materiał wtyku: miedź tellurowa (C14500)
- materiał gwintowanej tulejki: POM (czarny)
- materiał obudowy: stal nierdzewna (SUS304)
- materiał redukcji: POM (czarny)
- materiał śrubki do mocowania kabla: stal nierdzewna
- pokrycie wtyku: złoto (bez niklu)
- oporność styku: poniżej 0,1 mΩ
O firmie aeco
aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.
Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.
Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
