Opis

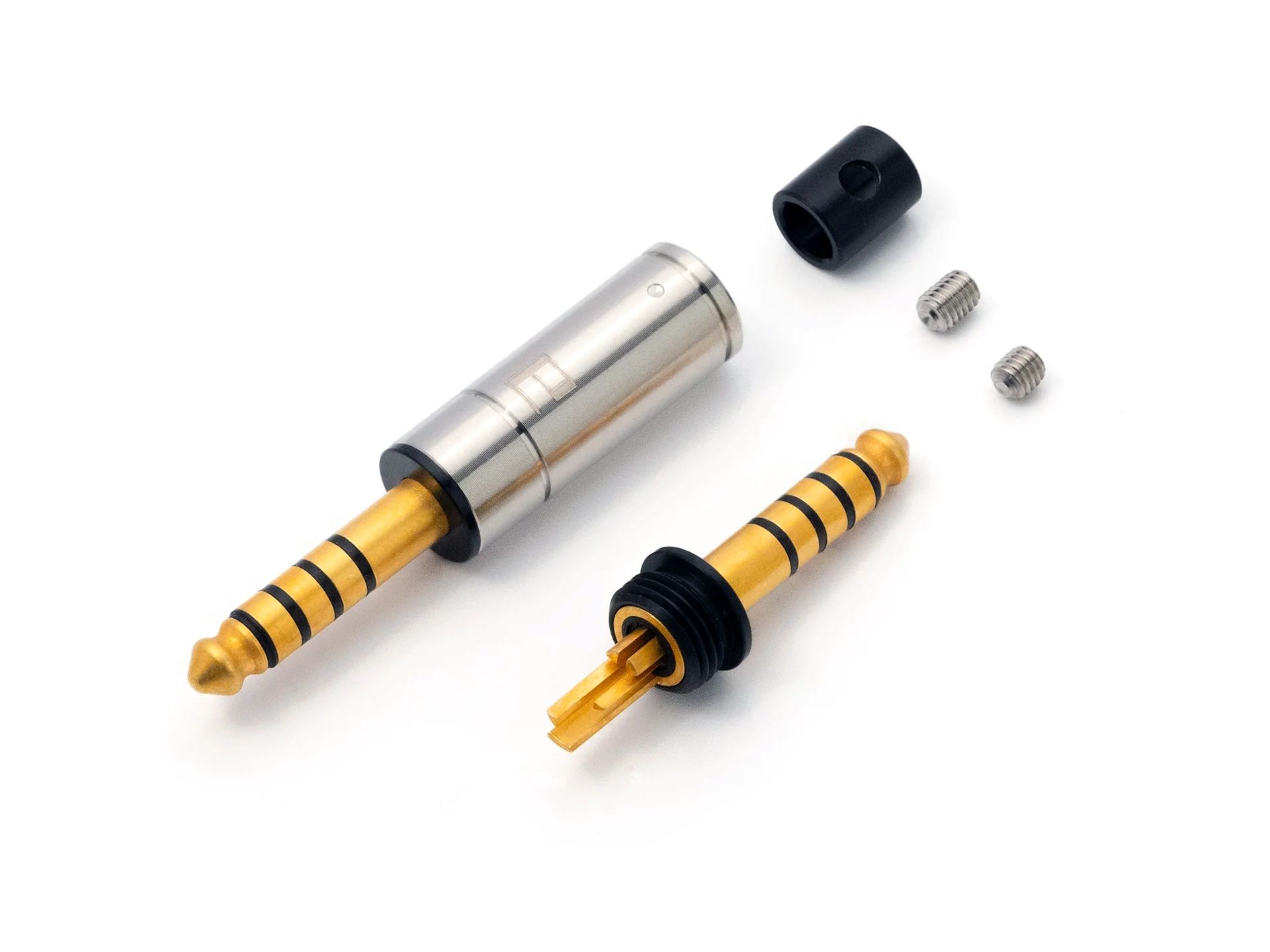

aeco AT4-1812G

wysokiej jakości wtyk 4,4 mm TRRRS z miedzi tellurowej (pozłacane)

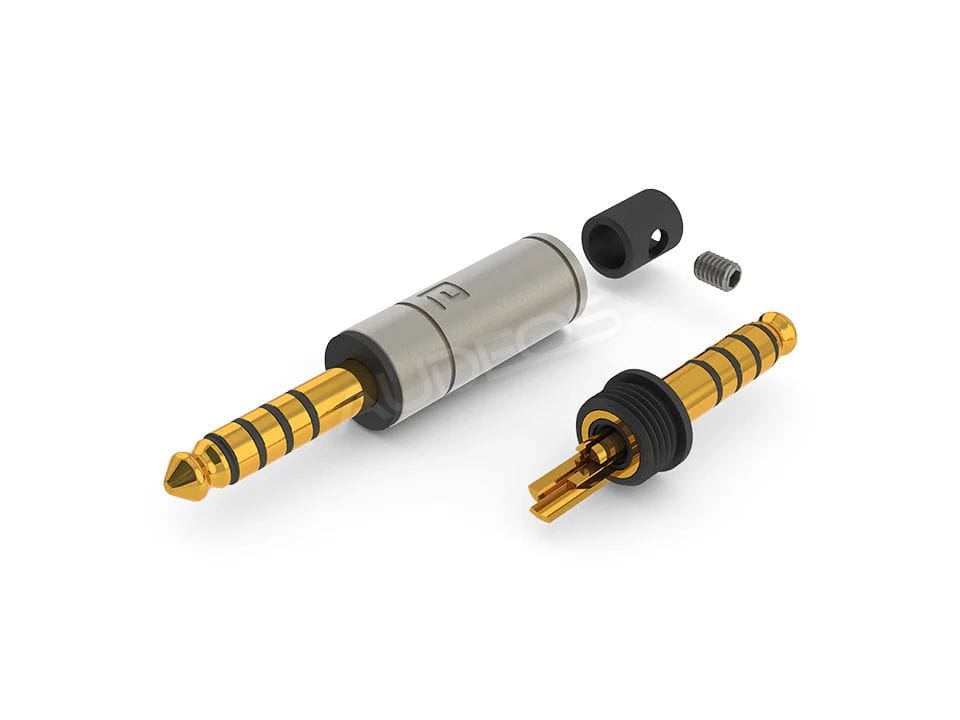

aeco AT4-1812G to wysokiej jakości wtyk 4,4 mm TRRRS (balanced) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z pozłacanej miedzi tellurowej o wysokiej czystości. AT4-1812 ma do tego izolację z tworzywa POM oraz elegancką obudowę ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem aeco.

aeco AT4-1812G

Kluczowe cechy aeco AT4-1812G

  • wtyk 4,4 mm TRRRS (balanced) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
  • wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
  • przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
  • punkty lutownicze dla każdego kanału ułożone są równolegle, co ułatwia lutowanie poszczególnych żył przewodnika;
  • cztery metalowe przewodniki (prawe, lewe, pozytywne, negatywne) o tym samym polu przekroju;
  • gwintowana tulejka do mocowania obudowy;
  • obudowa ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem.

aeco AT4-1812G

Uwagi dotyczące wykorzystania AT4-1812G

  • w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 3 mm lub 4 mm (w zależności od średnicy montowanego przewodu);
  • należy uważać, aby nie uszkodzić izolacji podczas lutowania do niego przewodnika (każdy kanał należy lutować osobno według wytycznych dotyczących temperatury lutowania).

Wysoka jakość wykonania aeco AT4-1812G

Wtyk 4,4 mm aeco AT4-1812G przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z czystej miedzi tellurowej o wysokiej czystości, która pokryta jest złotem.

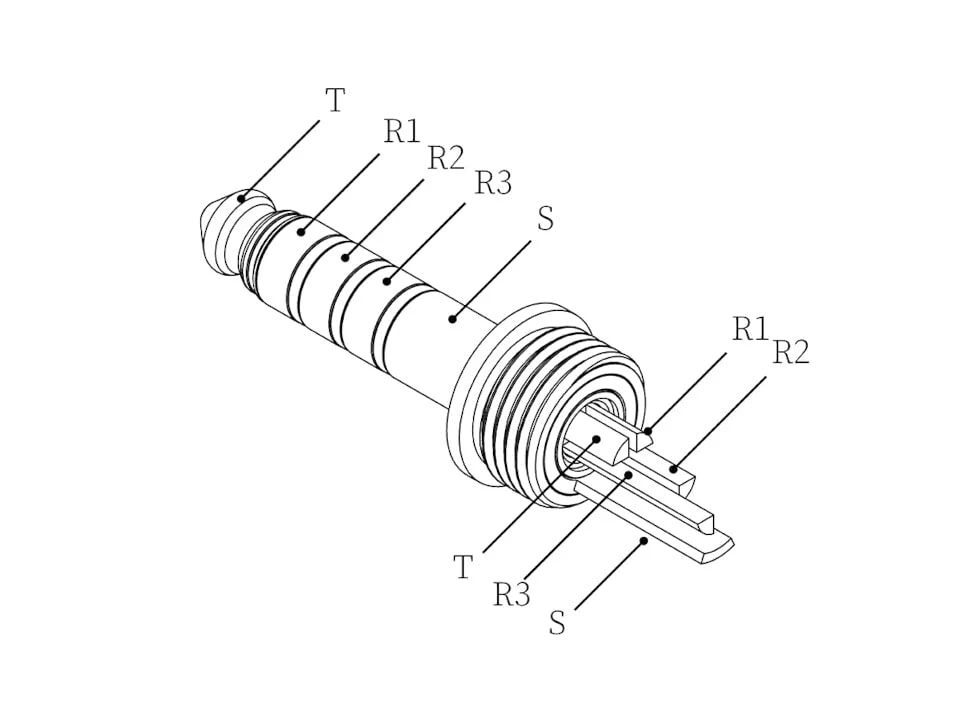

Wtyk złożony jest z pięciu pół (Tip, 3 x Ring i Sleeve), a poszczególne metalowe części oddzielone są od siebie izolacją z nylonu. Budowa wtyku daje łatwy dostęp do punktów lutowniczych, które ułożone są równolegle. Cztery metalowe elementy przewodnika (prawe, lewe, pozytywne, negatywne) mają dodatkowo to samo pole przekroju.

aeco AT4-1812G

Wtyk ma przytwierdzoną gwintowaną tulejkę ze specjalnego tworzywa sztucznego POM. Z tego samego materiału wykonana jest redukcja dla kabli o mniejszej średnicy (do 4,5 mm), w której przewód mocowany jest za pomocą śrubki (4 mm z zestawu). Na tulejkę nakręcana jest obudowa ze stali nierdzewnej, która - w zależności od potrzeby - może przewodzić masę.

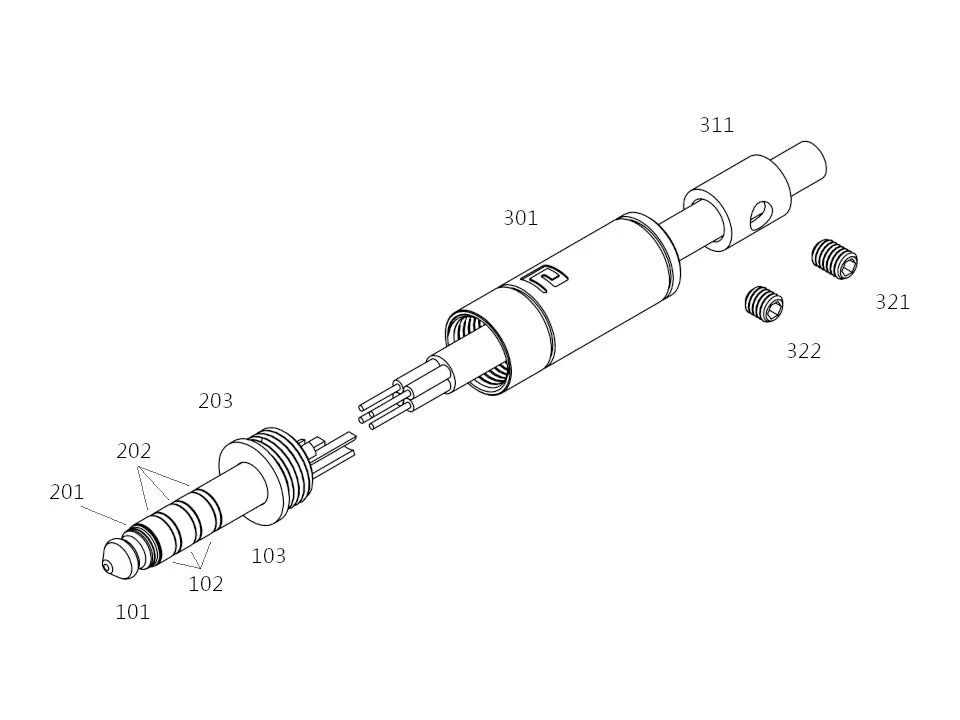

Instrukcja montażu wtyków aeco AT4-1812G

  • rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
  • w przypadku kabli o średnicy do 4,5 mm można wykorzystać redukcję (element 311), którą należy wcześniej nałożyć na kabel wraz z obudową. Nie pasuje ona do kabli o większej średnicy (do 6,5 mm), w przypadku których należy nałożyć samą obudowę wtyku (301);
  • poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych według wytycznych dotyczących kanału i polaryzacji;
  • po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę (203);
  • kabel należy usztywnić za pomocą śrubek (4 mm w przypadku wykorzystania redukcji lub 3 mm, gdy jest on większy).

aeco AT4-1812G

Specyfikacja techniczna aeco AT4-1812G

  • długość całkowita: 43,5 mm
  • średnica wtyku (w najgrubszym miejscu): 8,9 mm
  • średnica redukcji (pierścienia mocującego): 4,5 mm
  • maksymalna średnica kabli: 6,5 mm
  • materiał wtyku: miedź tellurowa (C14500)
  • materiał izolatora: nylon (PA66)
  • materiał gwintowanej tulejki: POM (czarny)
  • materiał obudowy: stal nierdzewna (SUS304)
  • materiał redukcji: POM (czarny)
  • materiał śrubki do mocowania kabla: stal nierdzewna
  • pokrycie wtyku: złoto (bez niklu)
  • oporność styku: poniżej 0,1 mΩ

O firmie aeco

aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.

Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.

Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
