aeco AT6-1231G wtyk 6,35 mm TRS pozłacany
Wystaw opinię o produkcie
Kod kreskowy: 4712961810517
Zadzwoń i zapytaj
Opis
aeco AT6-1231G
wysokiej jakości wtyk 6,35 mm z miedzi tellurowej (pozłacany)

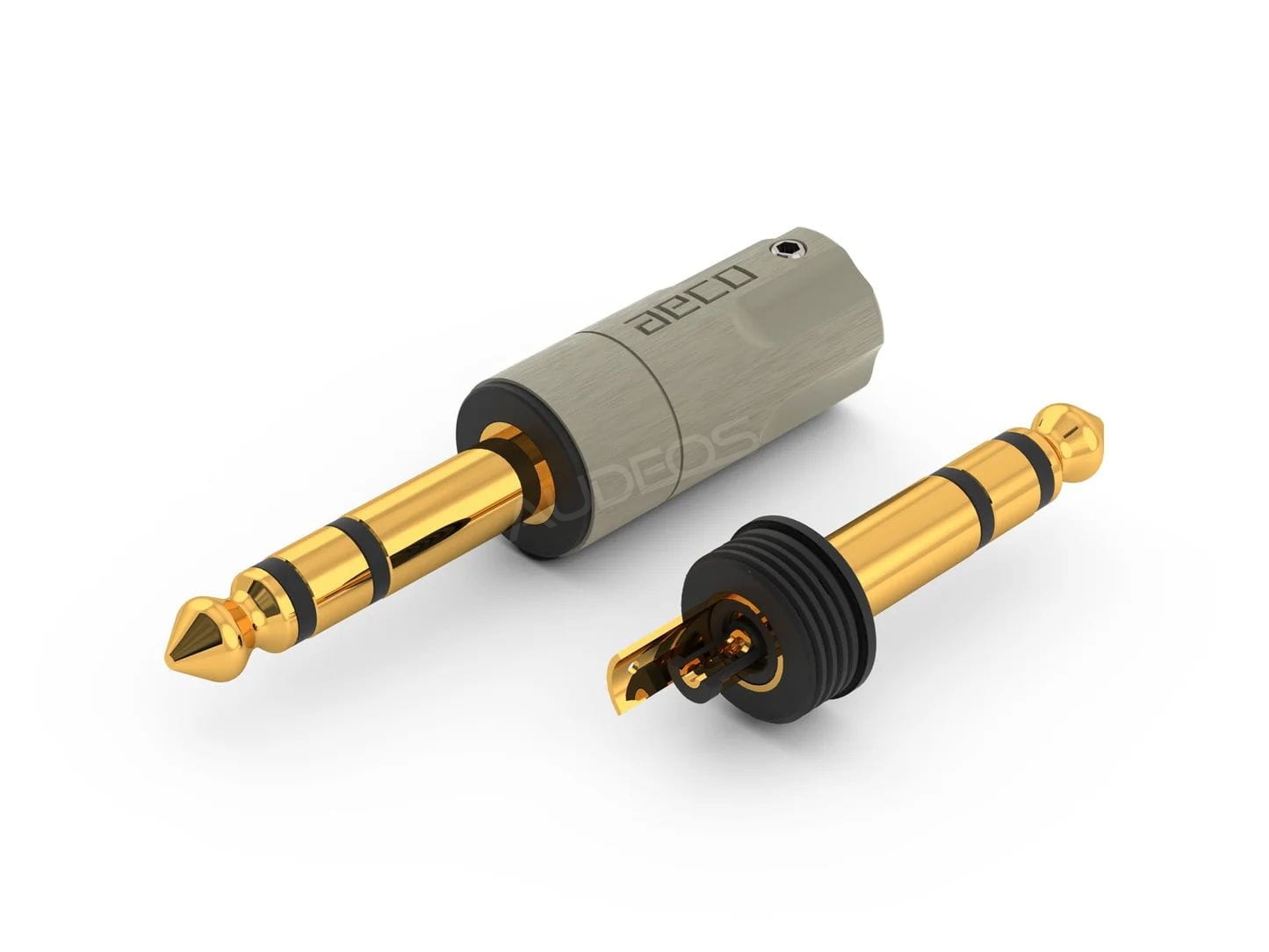

aeco AT6-1231G to wysokiej jakości wtyk 6,35 mm TRS (single ended) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z pozłacanej miedzi tellurowej. AT6-1231G ma do tego izolację z tworzywa POM oraz elegancką obudowę z mosiądzu o szczotkowanej, niklowanej powierzchni z grawerowanym logotypem aeco.
Kluczowe cechy aeco AT6-1231G
- wtyk 6,35 mm TRS (single ended) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
- wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
- przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
- gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
- obudowa z mosiądzu o szczotkowanej, niklowanej powierzchni z grawerowanym logotypem.
Uwagi dotyczące wykorzystania AT6-1231G

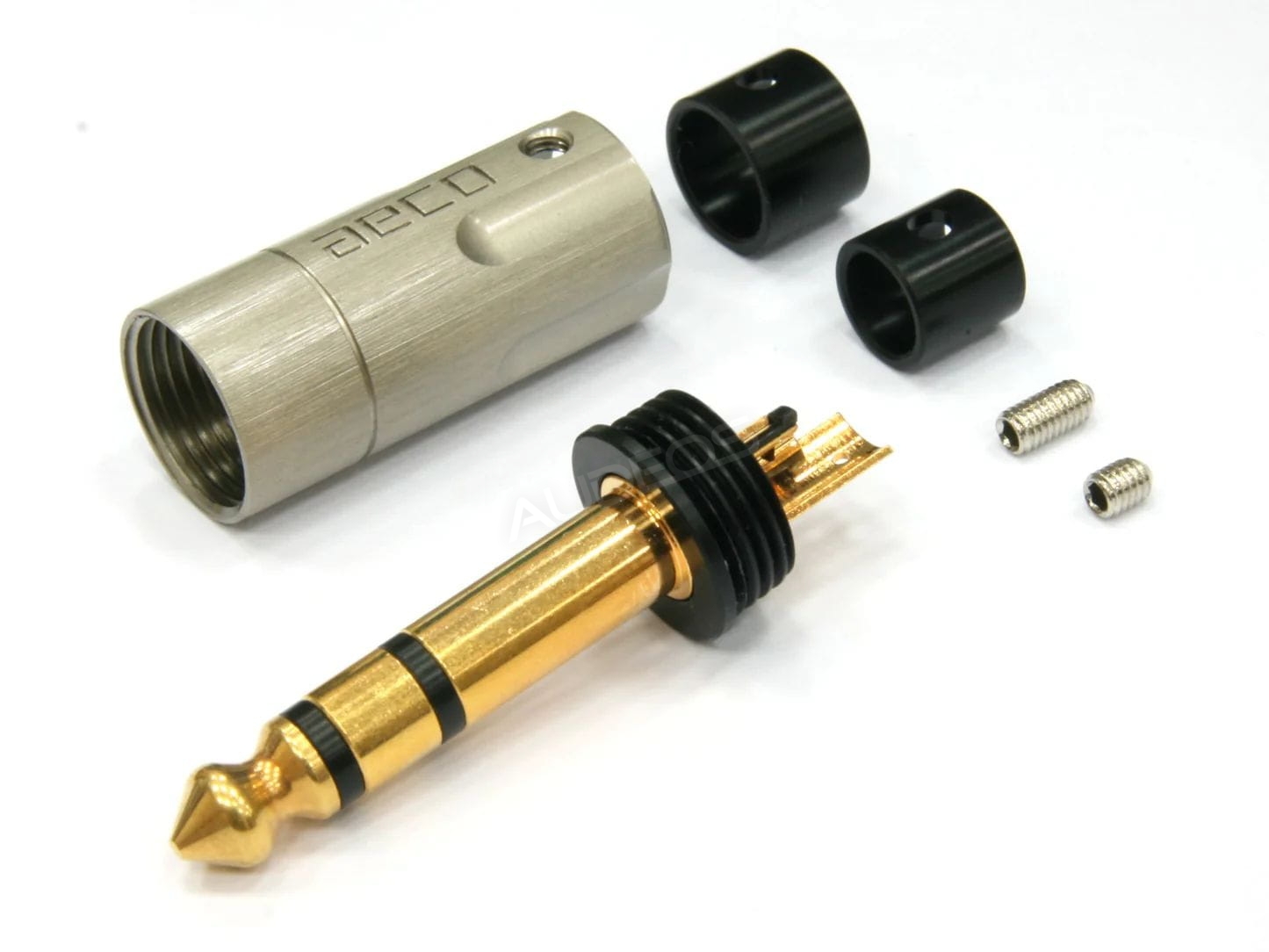

- w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 4 mm lub 6 mm (w zależności od średnicy montowanego przewodu);
- w zestawie z wtykiem dodawane są dwie redukcje dla przewodów o średnicy do 6,5 mm oraz do 8,5 mm. Usuwając redukcję można zamontować kabel o średnicy do 10,5 mm.
Wysoka jakość wykonania aeco AT6-1231G

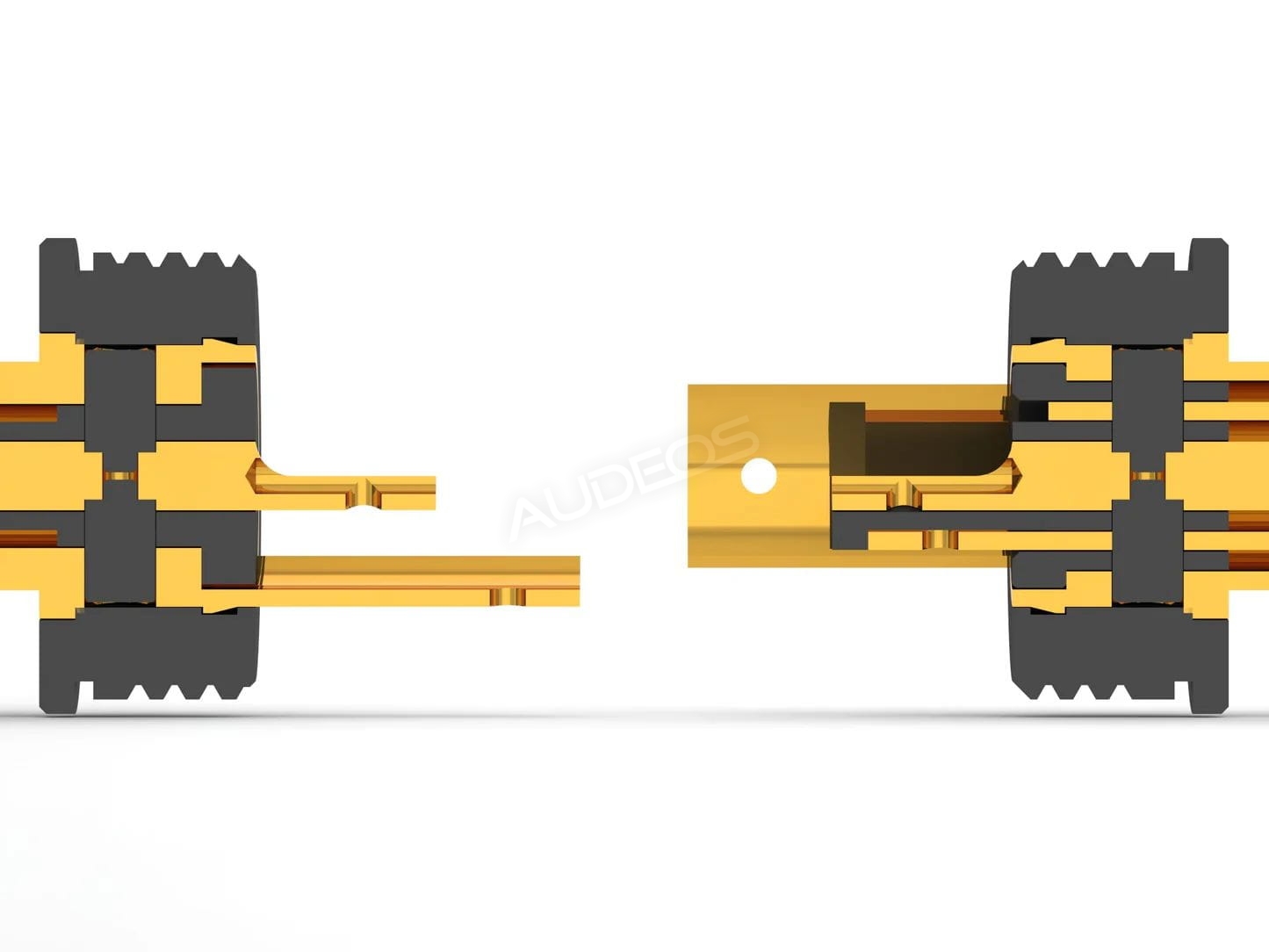

Wtyk 6,35 mm aeco AT6-1231G przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z miedzi tellurowej o wysokiej czystości, która pokryta jest złotem.
Wtyk jest przymocowany do gwintowanej tulejki ze specjalnego tworzywa sztucznego POM, która izoluje go od nakręcanej obudowy z mosiądzu o szczotkowanej, niklowanej powierzchni. Z POM wykonane są separatory poszczególnych pól wtyku i dodatkowe redukcje dla kabli o średnicy do 6,5 mm i 8,5 mm, w których przewód mocowany jest za pomocą śrubki ze stali nierdzewnej.

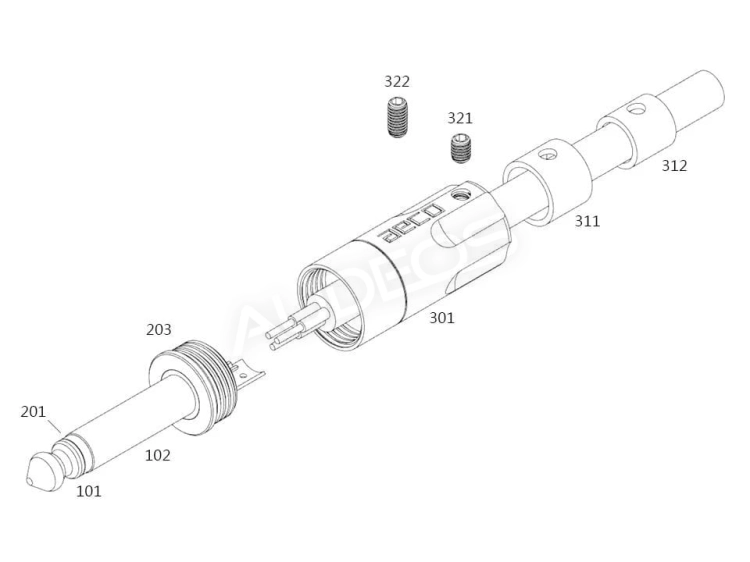

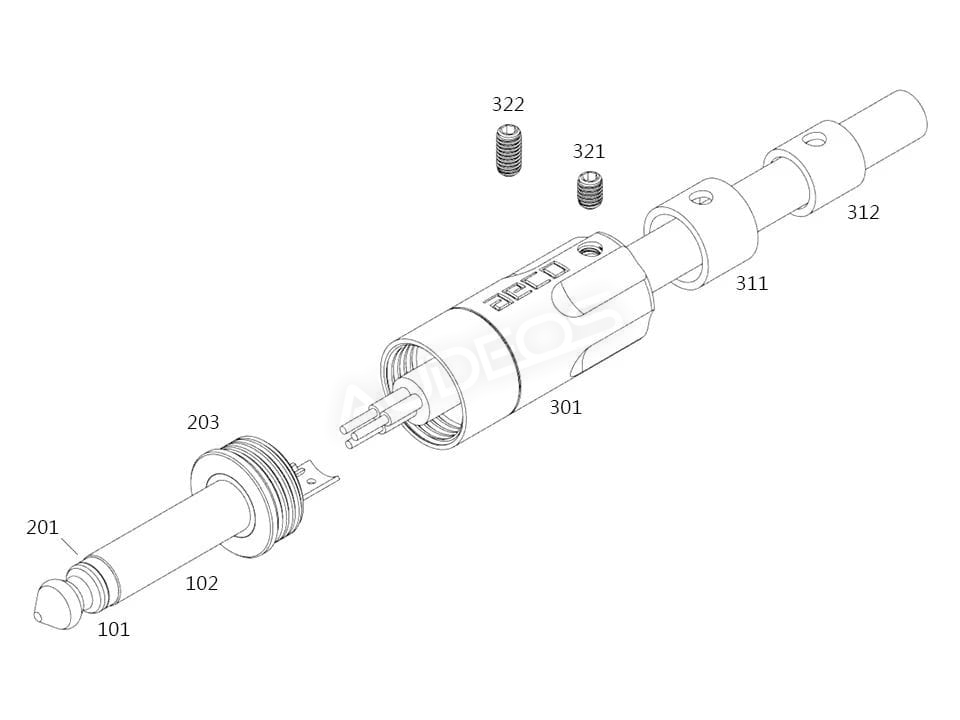

Instrukcja montażu wtyków aeco AT6-1231G
- rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
- w przypadku kabli o średnicy do 6,5 mm można wykorzystać mniejszą redukcję, a w przypadku kabli o średnicy do 8,5 mm można wykorzystać większą redukcję. Należy je wcześniej nałożyć na kabel wraz z obudową.
- w przypadku większych kabli (do 10,5 mm) należy nałożyć samą obudowę wtyku, bez redukcji;
- poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych;
- po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę;
- kabel należy usztywnić za pomocą odpowiedniej śrubki (6 mm dla mniejszej redukcji lub 4 mm w innym wypadku).
Specyfikacja techniczna aeco AT6-1231G
- długość całkowita: 63 mm
- średnica wtyku (najgrubszym miejscu): 13,5 mm
- średnica mniejszej redukcji (pierścienia mocującego): 6,5 mm
- średnica większej redukcji (pierścienia mocującego): 8,5 mm
- maksymalna średnica kabli: 10,5 mm
- materiał wtyku: miedź tellurowa (C14500)
- materiał gwintowanej tulejki: POM (czarny)
- materiał obudowy: mosiądz (C3604)
- materiał redukcji: POM (czarny)
- materiał śrubek do mocowania kabla: stal nierdzewna
- pokrycie wtyku: złoto (bez niklu)
- pokrycie obudowy: nikiel
- oporność styku: poniżej 0,1 mΩ
O firmie aeco
aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.
Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.
Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
