aeco AX4-1611G męski, 4-pinowy wtyk XLR (pozłacany)
Wystaw opinię o produkcie
Kod kreskowy: 4712961810630
Zadzwoń i zapytaj
Opis
aeco AX4-1611G (1 szt.)
wysokiej klasy męski 4-pinowy wtyk XLR z miedzi tellurowej (pozłacany)

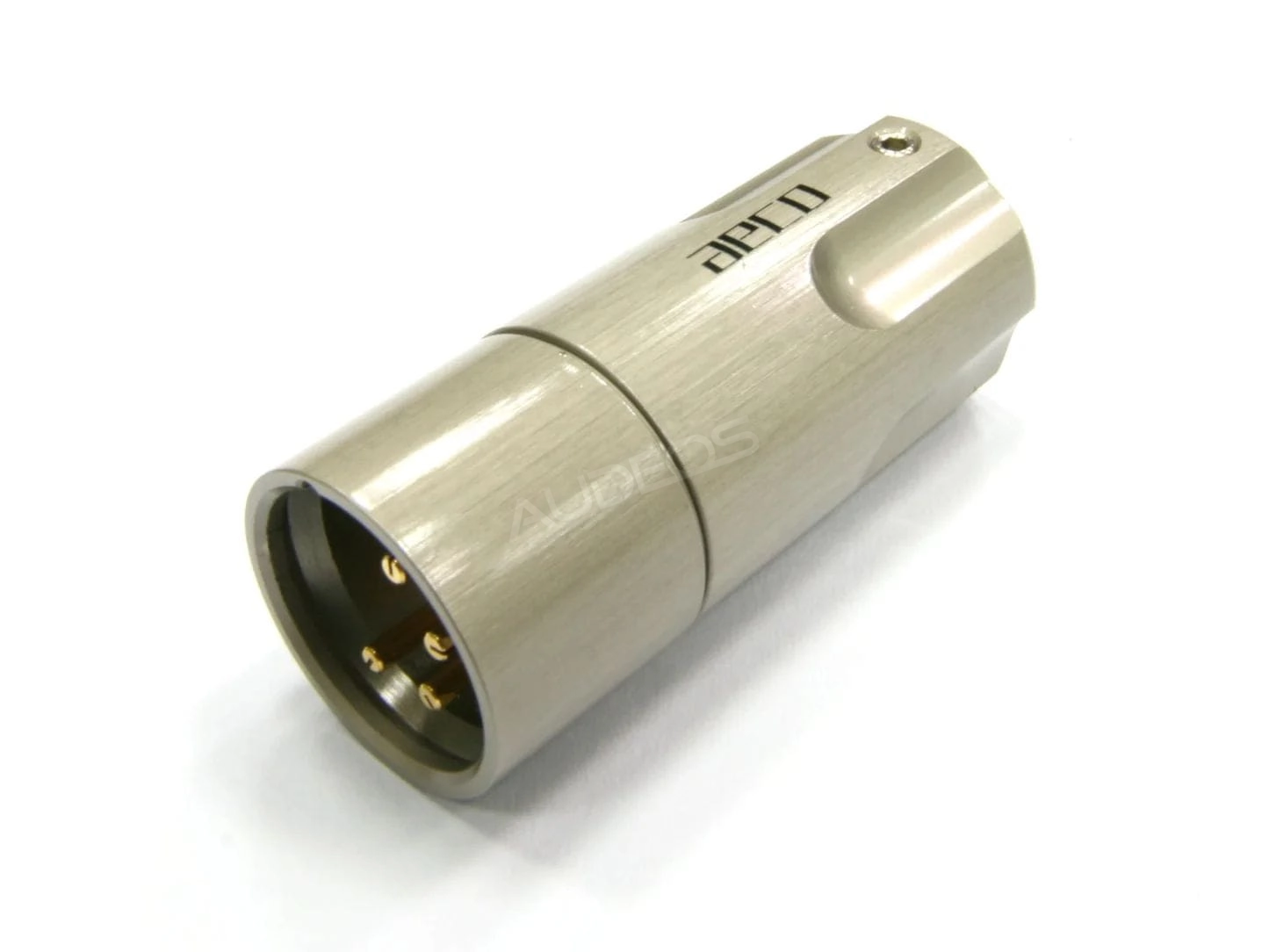

aeco AX4-1611G to wysokiej klasy męski, 4-pinowy wtyk XLR (balanced) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z pozłacanej miedzi tellurowej. Wtyk AX4-1611G ma do tego specjalną izolację z PTFE oraz elegancką obudowę z mosiądzu o niklowanej, powlekanej powierzchni z czarnym logotypem aeco.
Kluczowe cechy aeco AX4-1611G
- męski, 4-pinowy wtyk XLR w zamkniętym próżniowo opakowaniu;
- przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
- wtyk ze specjalnymi wyżłobionymi pinami w celu zwiększenia powierzchni;
- izolacja z specjalnie dobranego PTFE (teflonu);
- możliwość montażu przewodów o średnicy do 12 mm;
- obudowy ze stopu mosiądzu, których powierzchnia jest niklowana i powlekana.
Uwagi dotyczące wykorzystania AX4-1611G
- konstrukcja wtyku pozbawiona jest blokady, ale jest on kompatybilny ze standardowymi żeńskimi, 4-pinowymi wtykami XLR (z przyciskiem blokady).
Wysoka jakość wykonania aeco AX4-1611G

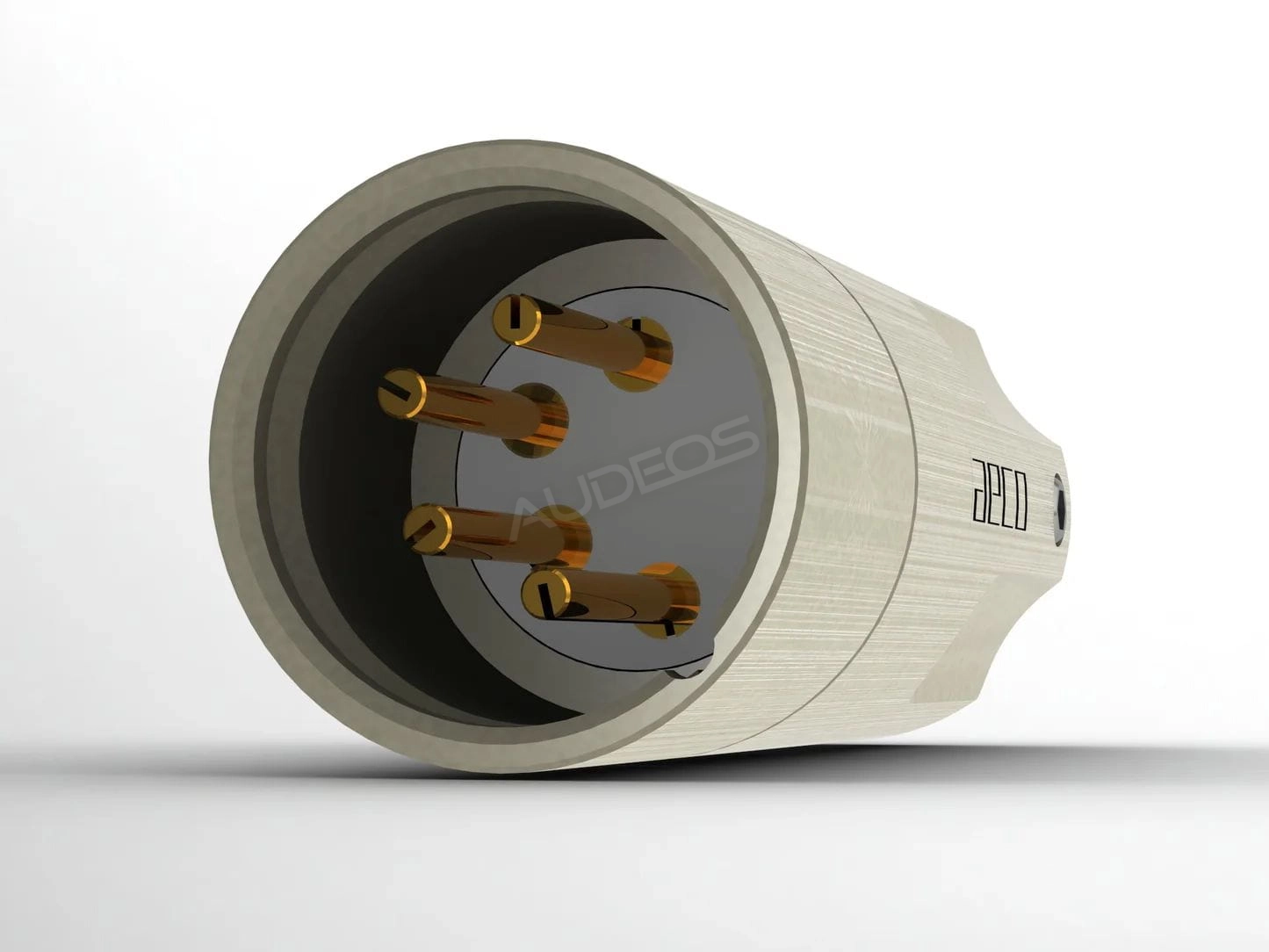

Wtyki XLR AX4-1611G firmy aeco bazują na wysokiej klasy przewodniku z miedzi tellurowej, który pokryty jest złotem. Ma on specjalnie zaprojektowane piny, które są wyżłobione w celu zwiększenia powierzchni. Są one odizolowane od korpusu za pomocą izolacji z PTFE. Wtyk umożliwia do tego podłączenie masy do obudowy.

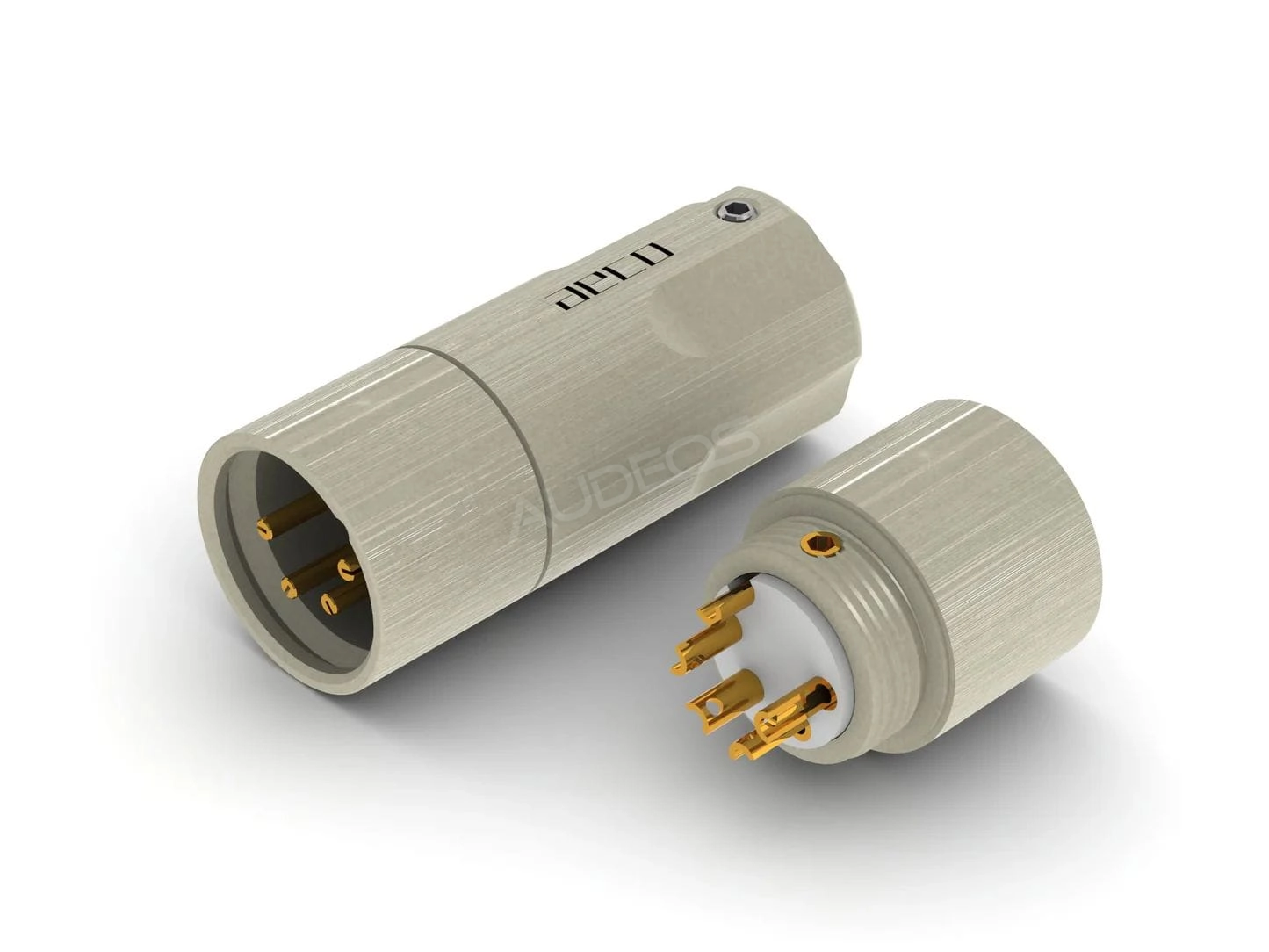

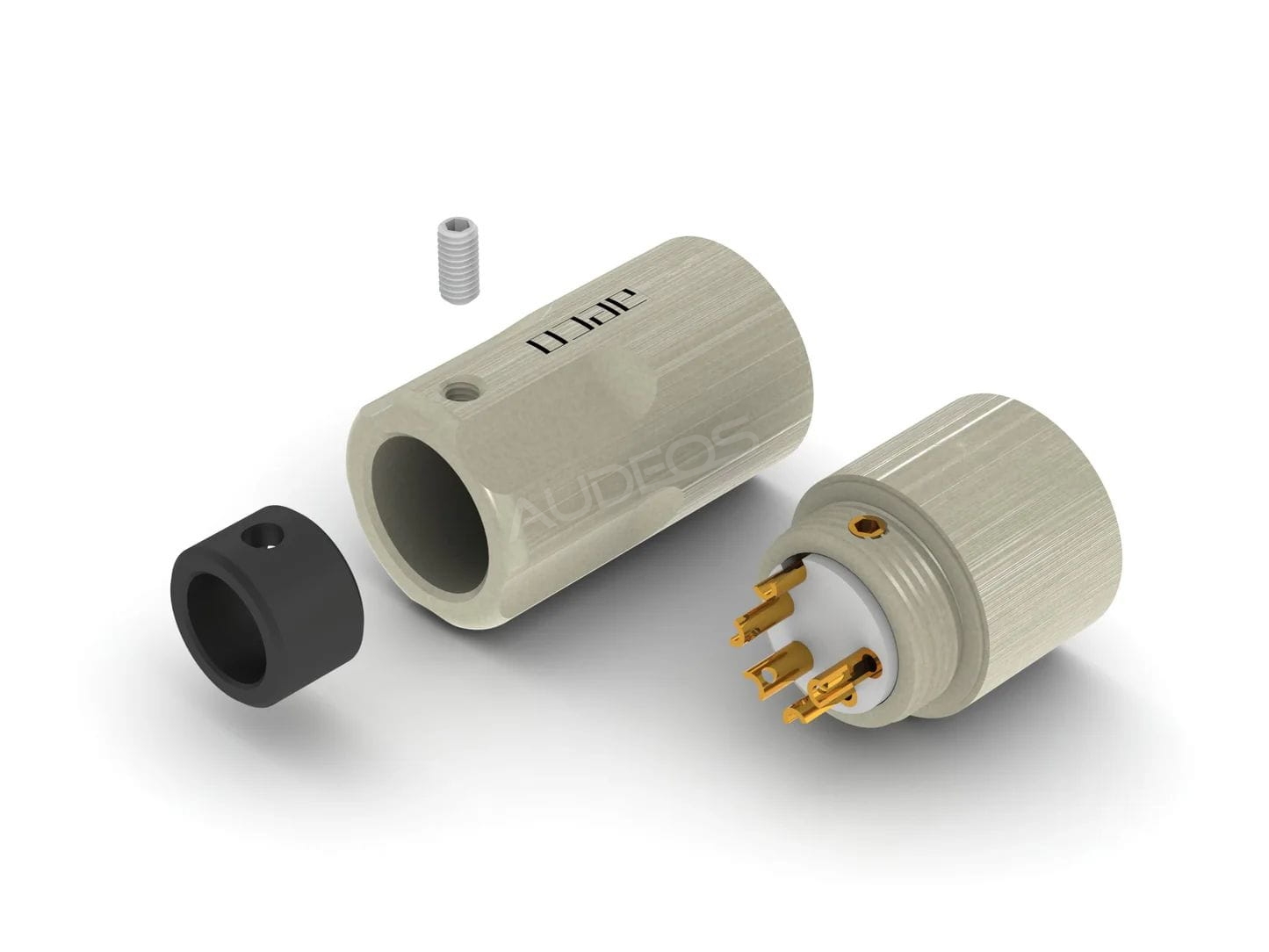

Dwuczęściowe, nakręcane obudowy wykonane są ze stopu mosiądzu, który jest niklowany, a następnie dodatkowo powlekany, co nadaje powierzchni stylowy wygląd. AX4-1611G umożliwia montaż przewodów o średnicy do 12,5 mm. Producent do zestawu dodaje ponadto redukcję z tworzywa POM, którą można stosować z kablami o średnicy do 8,5 mm.

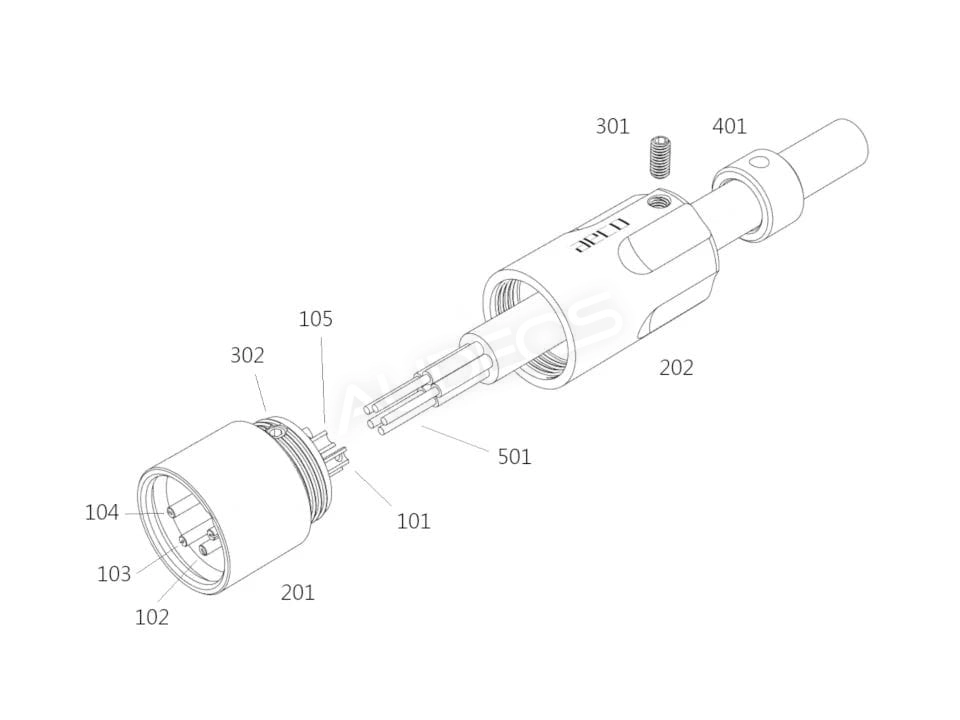

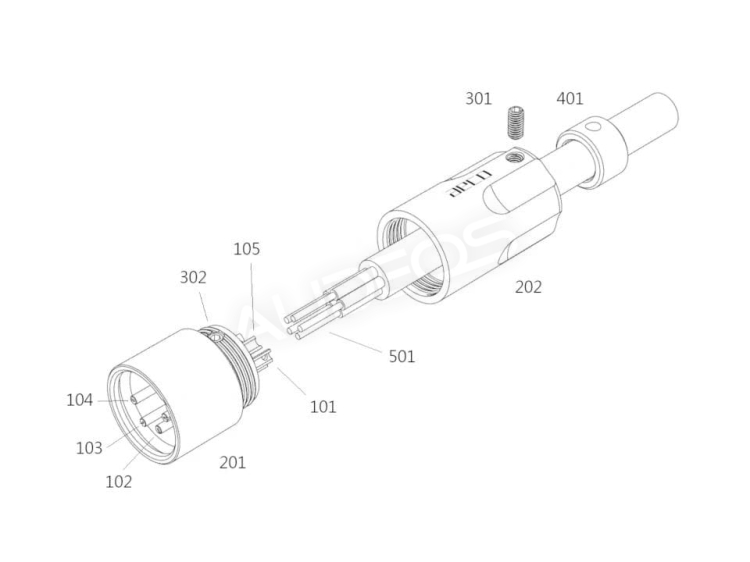

Instrukcja montażu wtyków aeco AX4-1611G
- rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany (element 501 na schemacie);
- w przypadku kabli o średnicy do 8,5 mm można wykorzystać redukcję (401), którą należy wcześniej nałożyć na kabel wraz z obudową (202). Nie pasuje ona do kabli o większej średnicy (do 12,5 mm), w przypadku których należy nałożyć samą obudowę wtyku;
- poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych (101, 102, 103 i 104);
- w razie potrzeby można wykorzystać dodatkowy pin dla uziemienia (podłączenie masy do obudowy);
- po skończonym procesie lutowania należy skręcić obudowę (201 i 202);
- kabel należy usztywnić za pomocą śrubki (301) o długości 6 mm.
Specyfikacja techniczna aeco AX4-1611G
- długość całkowita wtyku: 46 mm
- średnica wtyku (w najgrubszym miejscu): 18,9 mm
- maksymalna średnica przewodu (bez redukcji): 12,5 mm
- maksymalna średnica przewodu (z redukcją): 8,5 mm
- materiał pinów: miedź tellurowa (C14500)
- materiał izolacji: PTFE
- materiał obudowy: stop mosiądzu (C3604)
- materiał redukcji: POM
- materiał śrubki: stal nierdzewna (SUS304)
- pokrycie wtyków: złoto (bez niklu)
- pokrycie obudowy: nikiel
- oporność styku: poniżej 0,1 mΩ
O firmie aeco
aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.
Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.
Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
