aeco AX4-1623G żeński, 4-pinowy wtyk XLR (pozłacane)
Symulacja została wykonana dla produktu podstawowego 349.00
towar niedostępny
dodaj do przechowalni
Opis
aeco AX4-1623G (1 szt.)
wysokiej klasy żeński 4-pinowy wtyk XLR z miedzi tellurowej (pozłacany)

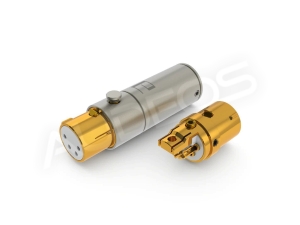

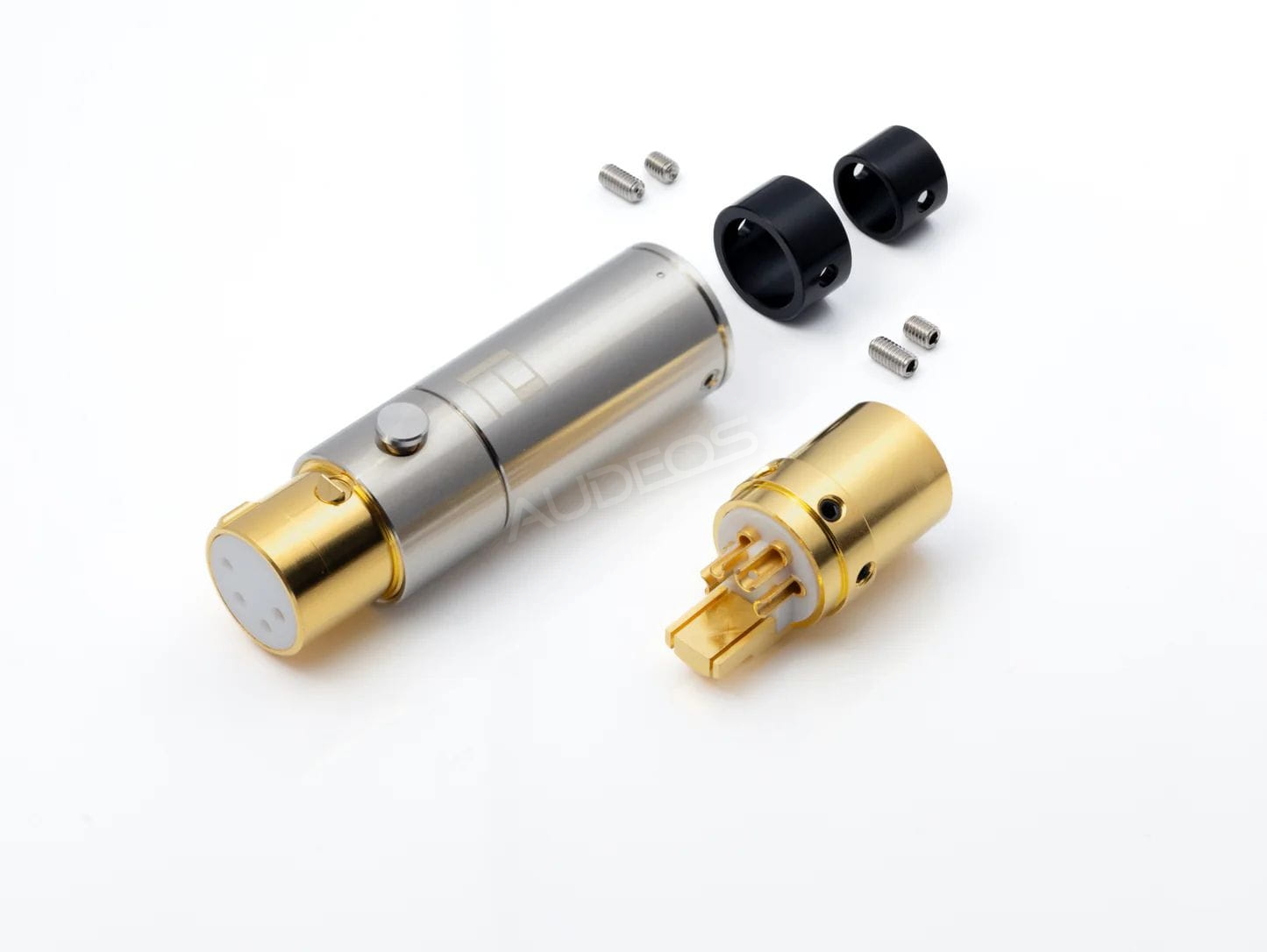

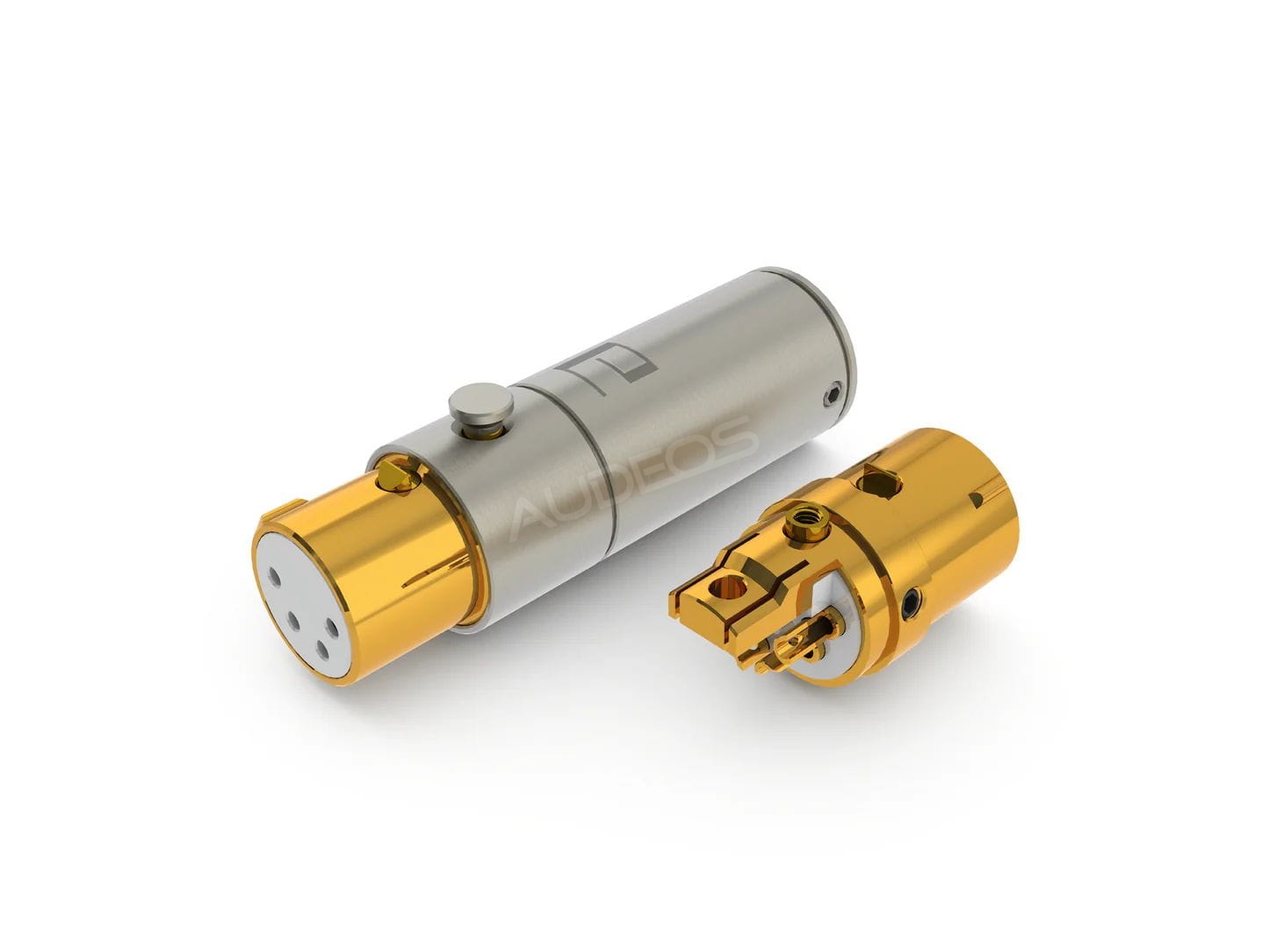

aeco AX4-1623G to wysokiej klasy żeński, 4-pinowy wtyk XLR (balanced) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z pozłacanej miedzi tellurowej, a do tego ma strukturę jednopunktowego styku, co maksymalizuje jakość dźwięku. Wtyk AX4-1623G ma ponadto specjalną izolację z PTFE oraz elegancką obudowę ze szczotkowanej stali nierdzewnej z laserowo naniesionym logotypem.
Kluczowe cechy aeco AX4-1623G
- żeński, 4-pinowy wtyk XLR w zamkniętym próżniowo opakowaniu;
- przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
- autorska budowa przewodnika o punktowym styku;
- izolacja z specjalnie dobranego PTFE (teflonu);
- możliwość montażu przewodów o średnicy do 15 mm;
- konstrukcja umożliwiająca rozłożenie wtyku na części pierwsze.
Uwagi dotyczące wykorzystania AX4-1623G
- nie należy usuwać czterech czarnych śrubek z POM zamontowanych z obudowy wtyku, ponieważ spowoduje to rozłożenie się wtyku na części pierwsze (utrzymują konstrukcję w jednej części i ułatwiają ewentualną naprawę);
- do zestawu dodawane są dwie pary śrubek o długości 4 mm i 6 mm dla odpowiednich pierścieni mocujących (dla przewodów o średnicy do 9 mm i 11,5 mm).
Wysoka jakość wykonania aeco AX4-1623G
Wtyki XLR AX4-1623G firmy aeco bazują na wysokiej klasy przewodniku z miedzi tellurowej, który pokryty jest złotem. Piny zostały tak zaprojektowane, aby gwarantować punktowy styk, co podnosi jakość dźwięku. Są one odizolowane od korpusu za pomocą izolacji z PTFE, a do tego każdy z nich stabilizowany jest za pomocą “śruby” z wytrzymałego tworzywa POM. Wtyk ma ponadto blokadę, która wkomponowana jest w izolację z PTFE.
Dwuczęściowa, skręcana obudowa wykonana jest ze stali nierdzewnej, której ma szczotkowaną powierzchnię i laserowo naniesiony logotyp. aeco AX4-1623G umożliwia montaż przewodów o średnicy do aż 15 mm. Producent do zestawu dodaje ponadto dwie redukcje z tworzywa POM, którą można stosować z kablami o średnicy odpowiednio do 11,5 mm i 9 mm.
Instrukcja montażu wtyków aeco AX4-1611G

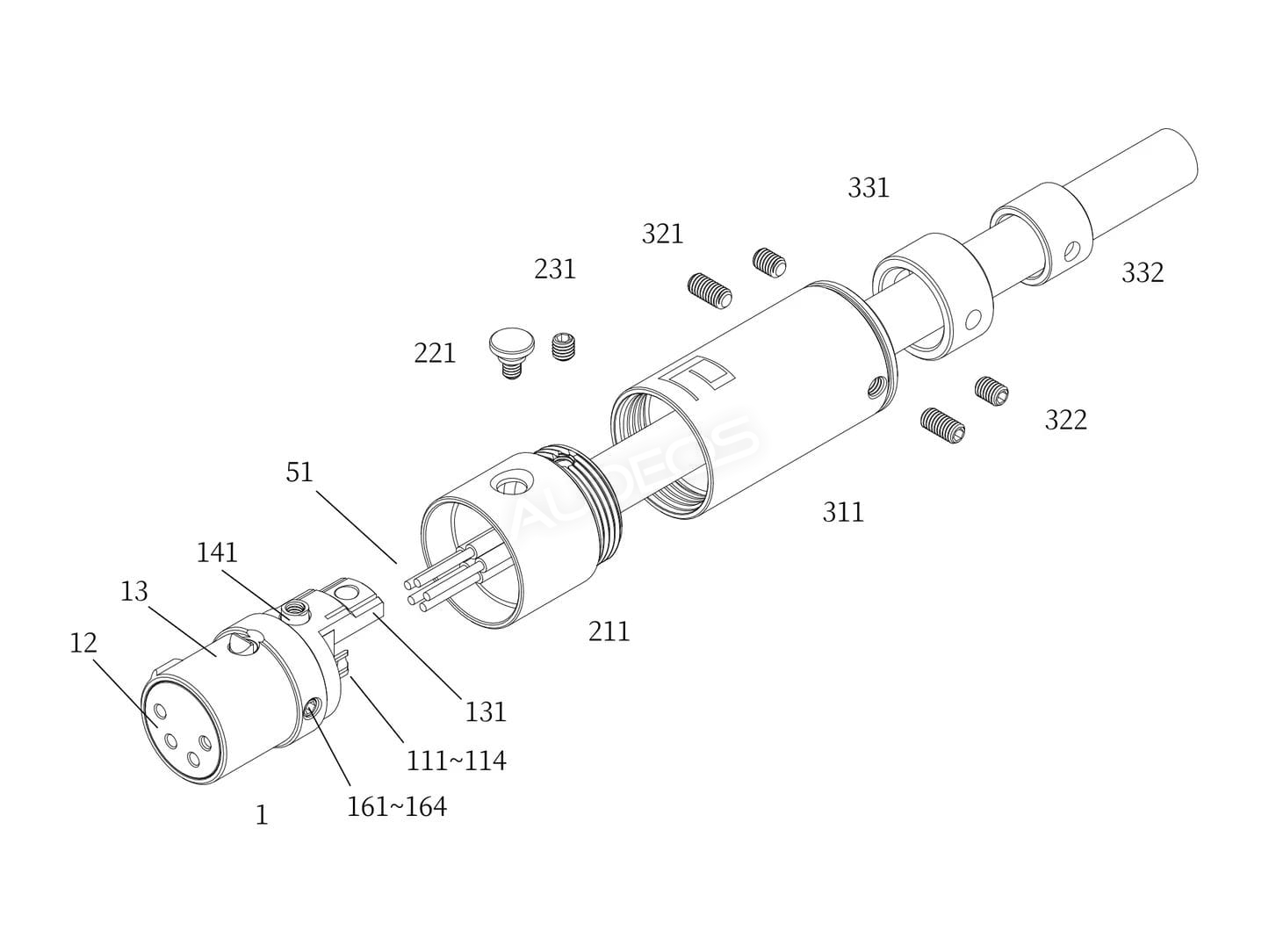

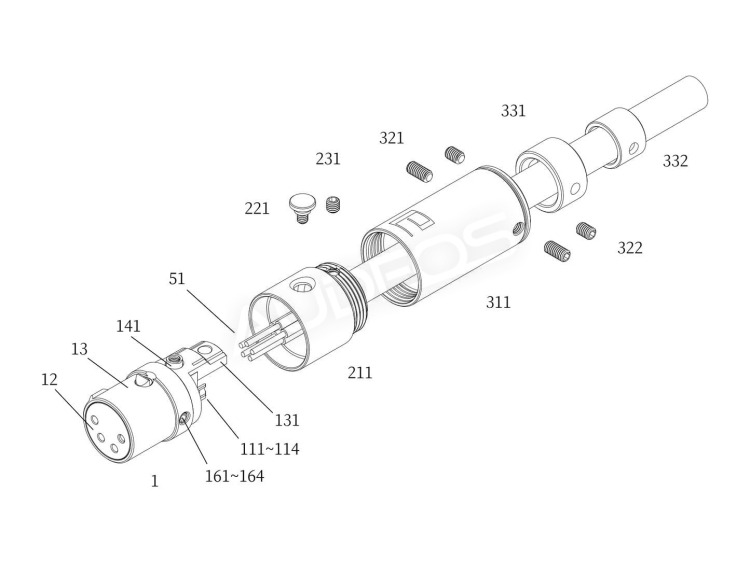

- rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany (element 51 na schemacie);
- należy odkręcić tylną część obudowy (311) od przedniej (211);
- w przypadku kabli o średnicy do 9 mm można wykorzystać mniejszą redukcję (332), a w przypadku kabli o średnicy do 11,5 mm można wykorzystać większą redukcję (331). Obie należy wcześniej nałożyć na kabel. W przypadku większych przewodów o średnicy do 15 mm należy nałożyć samą obudowę wtyku (331);
- do lutowania należy wyciągnąć wewnętrzną część wtyku w przedniej obudowy wykręcając śrubę (231) i podważając blokadę (141);
- poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych (111, 112, 113 i 114);
- w razie potrzeby można wykorzystać dodatkowy pin (131) dla uziemienia (podłączenie masy do obudowy);
- po skończonym procesie lutowania należy włożyć wewnętrzną część wtyku do przedniej obudowy i usztywnić ją za pomocą śruby (231);
- należy skręcić przednią i tylną część obudowy;
- w przypadku korzystania z redukcji należy wykorzystać mniejsze (322) lub większe (321) śruby do zabezpieczenia przewodu.
Specyfikacja techniczna aeco AX4-1623G
- długość całkowita wtyku: 62,8 mm
- średnica wtyku (w najgrubszym miejscu): 18,9 mm
- maksymalna średnica przewodu (bez redukcji): 15 mm
- maksymalna średnica przewodu (z redukcją): 9 mm/11,5 mm
- materiał pinów: miedź tellurowa (C14500)
- materiał izolacji: PTFE
- materiał osłony wtyku: stop mosiądzu (C3604)
- materiał blokady: stop mosiądzu (C3604)
- materiał śrub do pinów: POM
- materiał obudowy: stal nierdzewna (SUS304)
- materiał śrub zabezpieczających: stal nierdzewna (SUS304)
- pokrycie przewodnika: złoto (bez niklu)
- pokrycie osłony wtyku: złoto (bez niklu)
- oporność styku: poniżej 1 mΩ
O firmie aeco
aeco to marka wysokiej jakości konektorów i wtyków audio, która powstała w 2010 roku. Należy ona do firmy AEC Connectors, a więc jednego z największych na świecie producentów wtyków i konektorów audio i koaksjalnych RF oraz adapterów, która na rynku działa od prawie 50 lat. Jej rozwiązania opracowywane są przez doświadczony dział badawczo-rozwojowy i produkowane w zaawansowanej fabryce na Tajwanie.
Pod marką aeco oferowane są high-endowe konektory i wtyki, które stworzono w odpowiedzi na oczekiwania najbardziej wymagających odbiorców. Produkowane są one z najwyższej jakości materiałów z wykorzystaniem najnowszych technologii, dzięki czemu wyróżniają się bezkompromisową jakością wykonania i brakiem strat w przesyle sygnału. Wtyki i konektory aeco są dodatkowo bardzo łatwe w montażu i dostępne w kilku wersjach platerowania.
Firma Audeos jest oficjalnym dystrybutorem rozwiązań aeco w Polsce.
