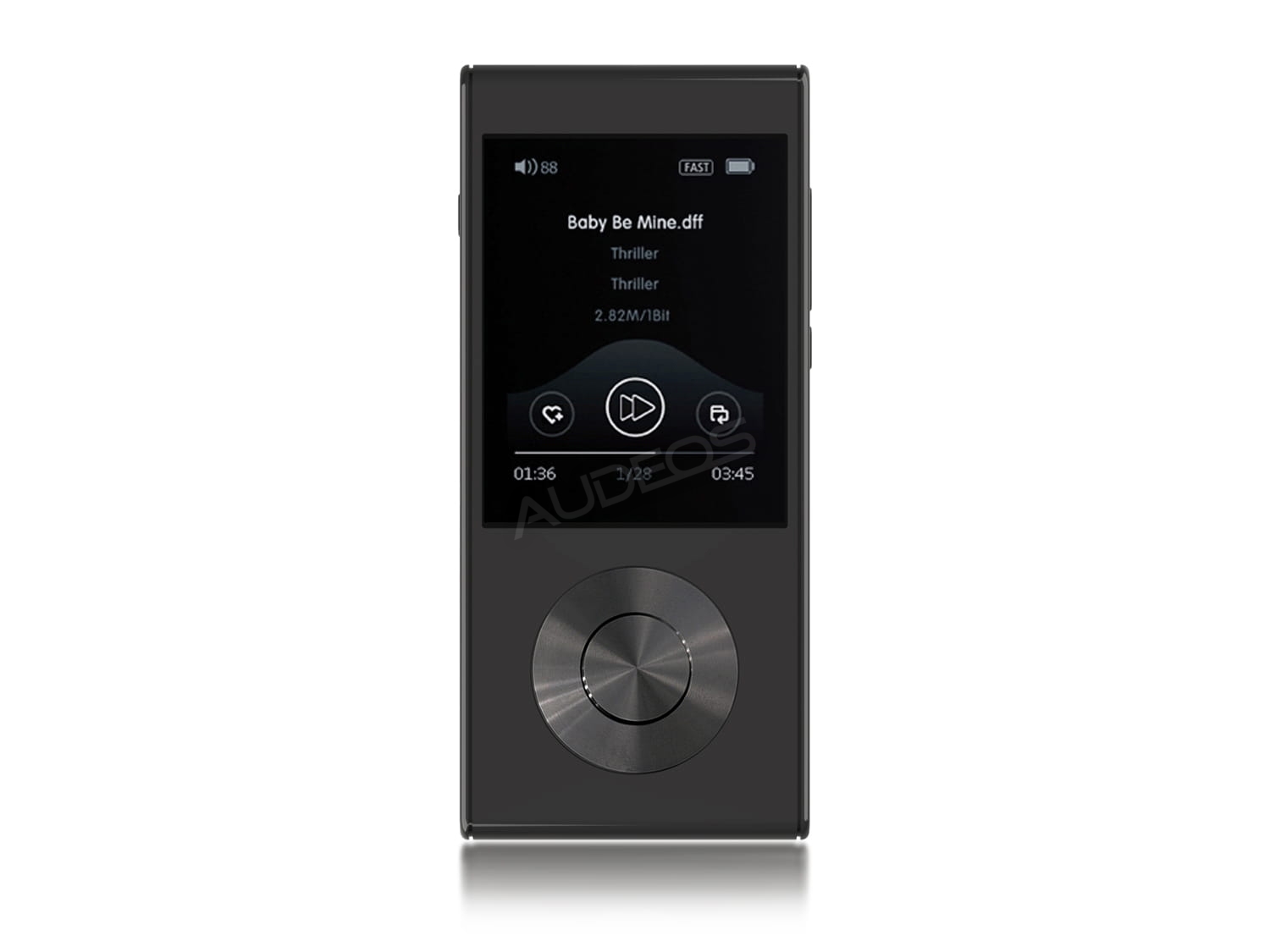

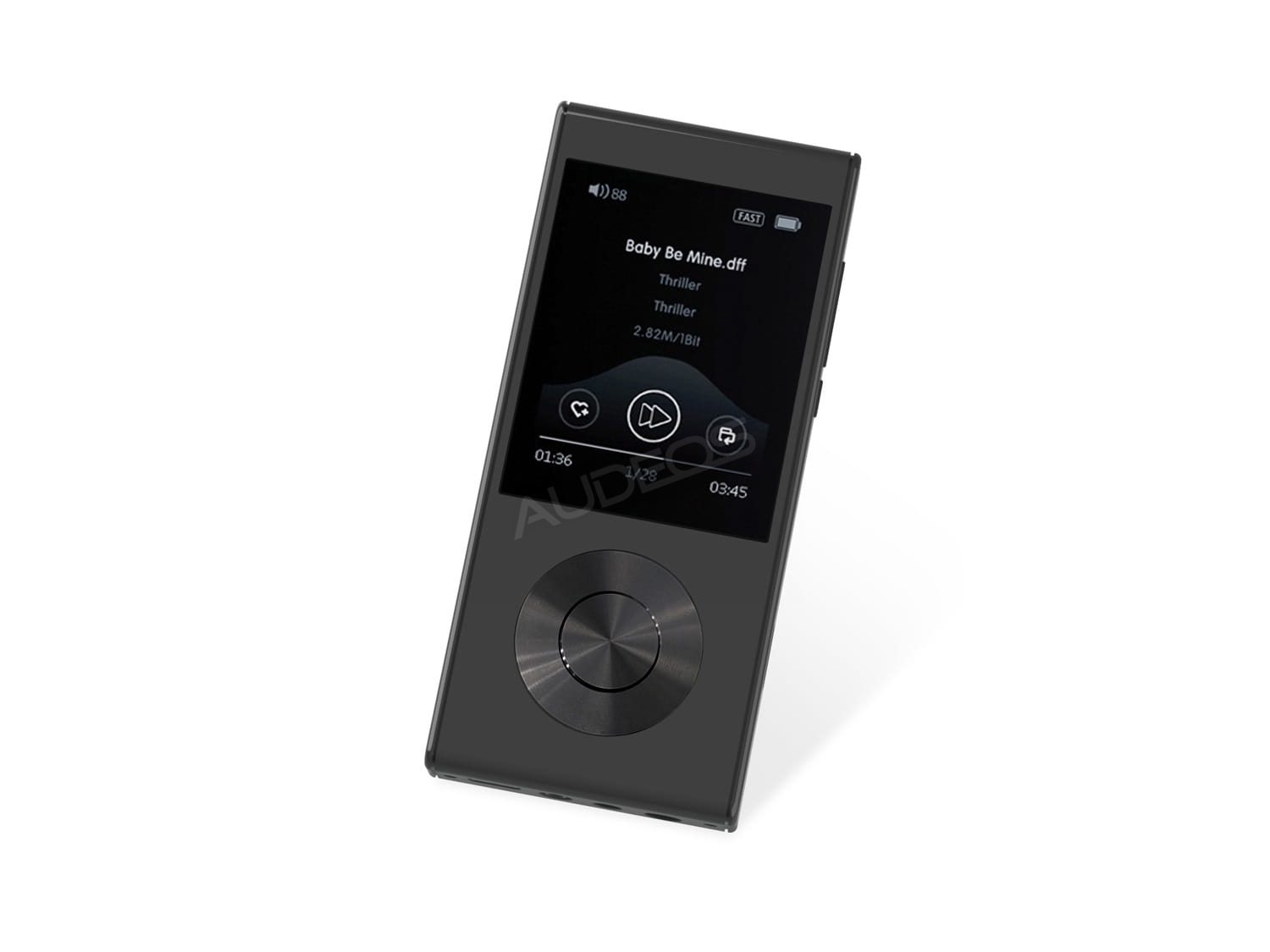

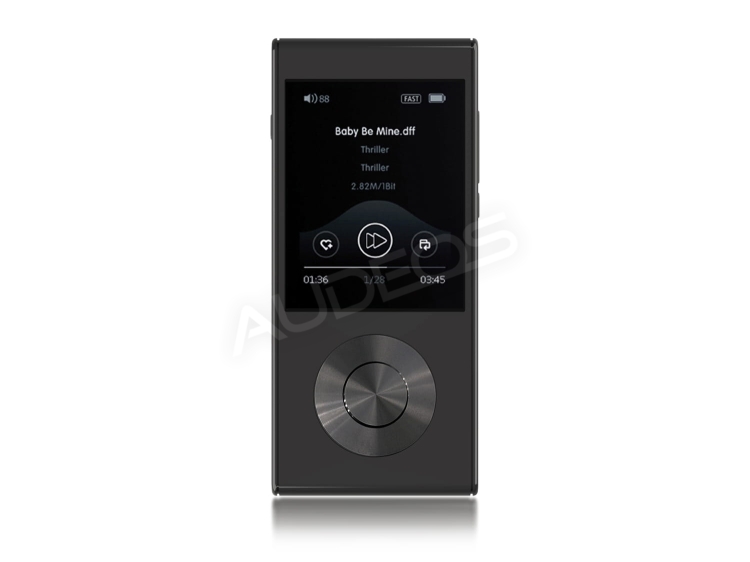

aune M1p Bluetooth Edition DAP

aune M1p Bluetooth Edition

przenośny odtwarzacz audio z Bluetooth 5.0 z aptX HD

aune M1p Bluetooth Edition to przenośny odtwarzacz audio (DAP) firmy, który jest trzecim wcieleniem modeli z linii M1. To rozwiązanie “pure audio”, które projektowane było od początku z myślą o jak najlepszym przetwarzaniu dźwięku. Model gwarantuje świetne brzmienie, a przy tym kompaktowy rozmiar, prostą i intuicyjną obsługę oraz szybkie i bezproblemowe działanie.

M1p działa na układzie ARM freescale 600M i ma sprzętowy obwód dekodujący, który wspiera pliki PCM do 32-bit/768 kHz i DSD do 512x. W jego skład wchodzą układ DAC ES9038Q2M, autorski algorytm FPGA i technologia synchronizacji zegara. Firma aune audio wykorzystała do tego nowy moduł wzmacniacza i system głośności oparty na drabince R2R. Wariant M1p Bluetooth Edition ma dodatkowo moduł Bluetooth z obsługą kodeków aptX i aptX HD.

aune M1p z obwodem na wzór odtwarzaczy CD

aune M1p to DAP (Digital Audio Player) oparty na autorskiej platformie firmy, która została stworzona tylko z myślą o odtwarzaniu muzyki. Inżynierowie aune audio przygotowali więc odwód, który przypomina te z przenośnych odtwarzaczy CD i nastawiony na dekodowanie audio. Dzięki temu cała moc obliczeniowa procesora (CPU) przeznaczona jest na czynności związane z reprodukcją dźwięku, w tym obsługę kart microSD, przycisków głośności i informacji wyświetlanych na ekranie.

aune M1p na układzie DAC ESS ES9038Q2M

aune M1p bazuje na kości DAC ES9038Q2M z linii SABRE firmy ESS Technology. Układ ten gwarantuje wysoki poziom szczegółów i świetną holografię oraz wydajną obsługę plików PCM do 32-bit/768 kHz i DSD do 512x. Zespół aune audio wykorzystał do tego obwód bez ASRC (Asynchronous Sample Rate Converter), co przekłada się na wyższą czystość sygnału audio.

M1p z autorską technologią FPGA aune audio

Firma aune audio w M1p wykorzystała specjalny system dekodowania dźwięku z autorską technologią FPGA. Sygnał przechodzący z układu ARM (CPU) do FPGA kontrolują dwa zegary o bardzo niskim jitterze w celu asynchronicznej regenaracji. Układ zegara wykorzystywany jest później do synchronizacji między FPGA a kością DAC-a. Umożliwia to osiągnięcie transparentnego i naturalnego dźwięku.

Zbalansowany moduł wzmacniacza w aune M1p

M1p to nie tylko świetnie zaimplementowany układ DAC i technologia FPGA. Inżynierowie aune audio przygotowali w pełni zbalansowany obwód, w skład którego wchodzi 6 podwójnych wzmacniaczy operacyjnych (jako sekcja I/V, LPF i bufor) oraz dwukanałowe wzmacniacze słuchawkowego. Dzięki temu doskonałą dynamikę i szeroką scenę dźwiękową oraz dużą moc wyjściową, co umożliwia poprawne napędzenie większości słuchawek.

aune M1p z systemem kontroli głośności R2R

W aune M1p użyto elektronicznych układów R2R i dopasowanych wzmacniaczy operacyjnych, aby stworzyć specjalny system kontroli głośności na drabince R2R. Rozwiązanie to gwarantuje najwyższą precyzję, idealny balans kanałów oraz dokładne pozycjonowanie.

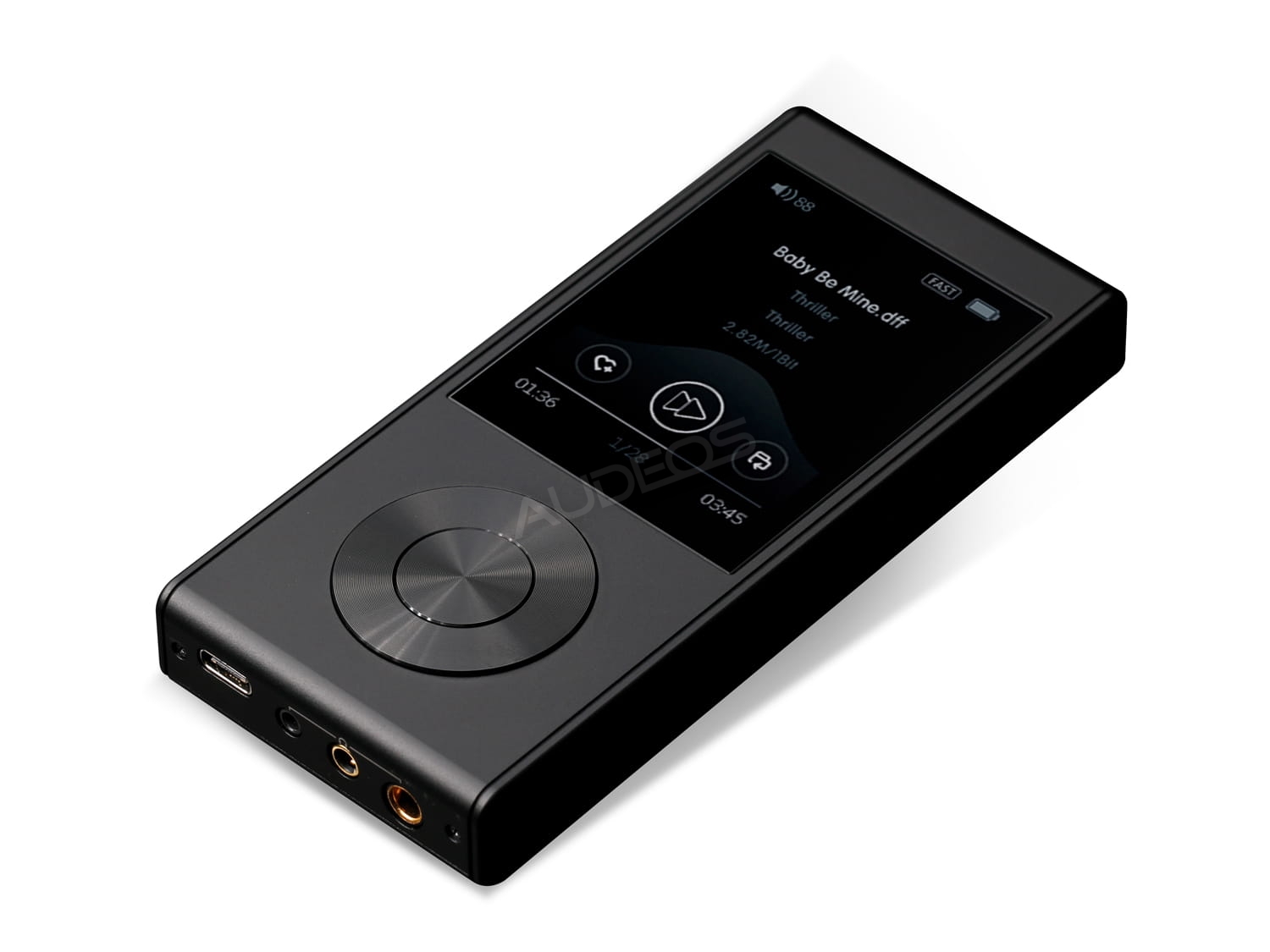

aune M1p z trzema wyjściami słuchawkowymi

M1p ma nie tylko standardowe wyjście słuchawkowe 3,5 mm (single ended), ale i dwa zbalansowane wyjścia - 2,5 mm i 4,4 mm. Umożliwia do podpięcie do DAP-a słuchawek z różnymi wtykami bez konieczności sięgania po adaptery.

aune M1p Bluetooth Edition z kodekiem aptX HD

aune M1p dostępny jest w wariancie Bluetooth, który ma wbudowany moduł CSR8675 firmy Qualcomm. Model obsługuje popularne kodeki, jak aptX HD, aptX, AAC i SBC. Co więcej, sygnał z odbiornika Bluetooth przesyłany jest do kości DAC-a z wykorzystaniem FPGA, co gwarantuje wysoką jakość sygnału. Model może działać więc nie tylko jako klasyczny DAP, ale i wysokiej klasy DAC/AMP po Bluetooth z trzema wyjściami słuchawkowymi.

Wbudowany moduł CSR8675 umożliwia również transmisję sygnału, dzięki czemu M1p sprawdza się idealnie w roli nadajnika Bluetooth, który jest źródłem dźwięku dla bezprzewodowych słuchawek czy głośników. Dźwięk może być przesyłany z wykorzystaniem kodeka aptX HD.

aune M1p z zaawansowanym systemem zasilania

Firma aune audio opracowując M1p poświęciła wiele czasu na stworzenie efektywnego systemu zasilania. DAP ma klasyczny dodatni i ujemny obwód zasilający z dwustopniową regulacją napięcia o niskim tętnieniu oraz rozbudowanym systemem filtrującym. Umożliwia to odpowiedniego prądu dla cyfrowego i analogowego obwodu, co przekłada się na wyższy zakres dynamiczny, wyższy poziom szczegółów oraz bardziej naturalny dźwięk.

Wysokiej jakości podzespoły audio dla aune M1p

Osiągnięcie wysokiej jakości dźwięku w aune M1p możliwe było dzięki wykorzystaniu najwyższej jakości komponentów. Firma sięgnęła m.in. po niezależny układ kontroli głośności, regulator napięcia o niskim tętnieniu, oscylatory AS318B o bardzo niskim poziomie jittera czy wysokiej klasy kondensatory ceramiczne (C0G).

Świetne pomiary modelu aune M1p Bluetooth edition

Zespół aune audio poświęcił 6 miesięcy na optymalizację przenośnego odtwarzacza audio. Dzięki temu M1p może pochwalić się świetnymi wynikami pomiarów, w tym współczynnikiem zniekształceń harmonicznych i szumu (THD+N) na poziomie -112 dB oraz stosunkiem sygnału do szumu (SNR) wynoszącym 102 dB.

aune M1p - jak inne produkty aune audio - strojony był na bazie referencyjnych nagrań oraz dźwięku instrumentów. Gwarantuje to naturalne i muzykalne brzmienie.

Schemat budowy aune M1P Bluetooth Edition

Specyfikacja techniczna aune M1p Bluetooth Edition

• ekran: 2,4 cala, IPS LCD
• języki: angielski, chiński, koreański, japoński
• obsługa kart microSD: do 1 TB (exFAT i FAT32)
• obsługiwane formaty audio: MP3, FLAC, DSD, WAV, APE, ALAC, AAC, AIFF, AIF
• złącze USB: typu C
• wyjścia słuchawkowe: 2,5 mm, 3,5 mm i 4,4 mm
• rekomendowana impedancja słuchawek: od 8 Ω do 600 Ω
• moduł Bluetooth: Qualcomm CSR8675
• wersja Bluetooth: 5.0
• kodeki audio Bluetooth: aptX HD, aptX, AAC, SBC
• czas pracy: ok. 6 godz. (16-bit/44,1 kHz, wyłączony ekran)
• ładowanie: 1,3 A (zalecane ładowarki 1,5 A)
• THD+N: 0,00021%  @ 1 kHz (3,5 mm)
• SNR: 102 dB
• DNR: 120 dB
• moc wyjściowa (3,5 mm): 130 mW
• moc wyjściowa (2,5 mm/4,4 mm): 280 mW
• maksymalny poziom wyjściowy (3,5 mm): 2,2 Vrms
• maksymalny poziom wyjściowy (2,5 mm/4,4 mm): 4,57 Vrms
• poziom szumu: 2,5 uVrms
