Denafrips Terminator Plus 15th (srebrny) DAC R2R przetwornik C/A

Denafrips Terminator Plus 15th (czarny)

flagowy przetwornik C/A R2R

Denafrips Terminator Plus 15th to odświeżona i ulepszona wersja topowego przetwornika cyfrowo-analogowego na architekturze R2R cenionej marki, która gwarantuje najwyższą jakość dźwięku. Model ten wyróżnia się udoskonalonym obwodem oraz nowym systemem zasilania z trzema autorskimi transformatorami O-Core. Terminator Plus 15th ma dodatkowo elegancką obudowę ze szczotkowanego aluminium w kolorze czarnym lub srebrnym, która świetnie komponuje się z wieloma zestawami audio.

Terminator Plus 15th na autorskiej architekturze  R2R

Terminator Plus 15th ma w pełni zbalansowaną drabinką R2R, która została odizolowana od płytki odpowiadającej za procesowanie danych cyfrowych. Jest ona połączona z modułem z zegarem OCXO i bezpośrednio z niego odbiera dane, które konwertowane są na analogowy sygnał. Umożliwia to redukcję poziomu szumu, co przekłada się na wyższy stosunek sygnału do szumu, a więc czystszy dźwięk.

Firma Denafrips w nowej wersji topowego przetwornika C/A wprowadziła ulepszony obwód z nowymi zestawami kondensatorów o jeszcze wyższej jakości. Zostały one precyzyjnie dobrane, aby zagwarantować jeszcze głębszy i bardziej precyzyjny dźwięk.

Terminator Plus 15th z topowymi oscylatorami OCXO

FPGA na autorskich algorytmach firmy Denafrips kieruje procesowaniem danych cyfrowych, które składowane są w adaptacyjnym buforze FIFO. Są one odczytywane z użyciem dwóch wysokiej jakości oscylatorów OCXO (Oven-Controlled Crystal Oscillators) dla częstotliwości 45.1584 MHz i 49.152 MHz. Gwarantuje to rewelacyjną precyzję oraz ultra niski poziom szumu fazowego. Oba OCXO w Terminator Plus 15th mają dodatkowo specjalną, metalową obudowę, a prąd doprowadzany jest do nich ekranowanym przewodem, co gwarantuje świetną stabilność.

Flagowy przetwornik C/A R2R firmy Denafrips wyposażony jest w wyjście zegara na OCXO, które umożliwia synchronizację z różnymi częstotliwościami audio (częstotliwości zegara: 22.5792 MHz, 24.576 MHz, 45.1584 MHz, 49.152 MHz; częstotliwości audio: 44,1 kHz i 48 kHz). Terminatora Plus 15th umożliwia więc osiągnięcie wyższej precyzji i pełnej synchronizacji w systemie audio.

Terminator Plus 15th z jeszcze lepszym zasilaniem

Denafrips Terminator Plus 15th ma konstrukcję typu “box-in-box” (pudełko w pudełku), co umożliwia perfekcyjne odizolowanie płytki z układem audio od liniowego zasilania. Zapobiega to zewnętrznym interferencjom, które w negatywny sposób mogłyby wpływać na jakość dźwięku. Metalowa obudowa o grubości aż 1,5 mm gwarantuje wyższą stabilność i czystość zasilania.

Inżynierowie wykorzystali aż trzy autorskie transformatory O-Core (250 W, 80 W i 60 W), które wykonane są z przewodnika ze stopu złota, srebra i miedzi o wysokiej czystości, a nie dwa jak w przypadku Terminatora Plus 12th (250 W i 80 W). W parze z importowanymi kondensatorami filtrującymi oraz przygotowanymi na zamówienie kondensatorami klasy audio gwarantuje to źródło czystego i stabilnego prądu dla całego układu oraz idealnie rozdzielone zasilanie dla sekcji cyfrowej i analogowej.

Świetnie wykonany Denafrips Terminator Plus 15th

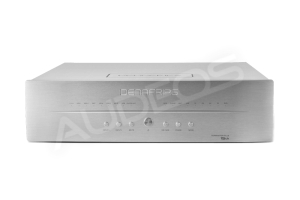

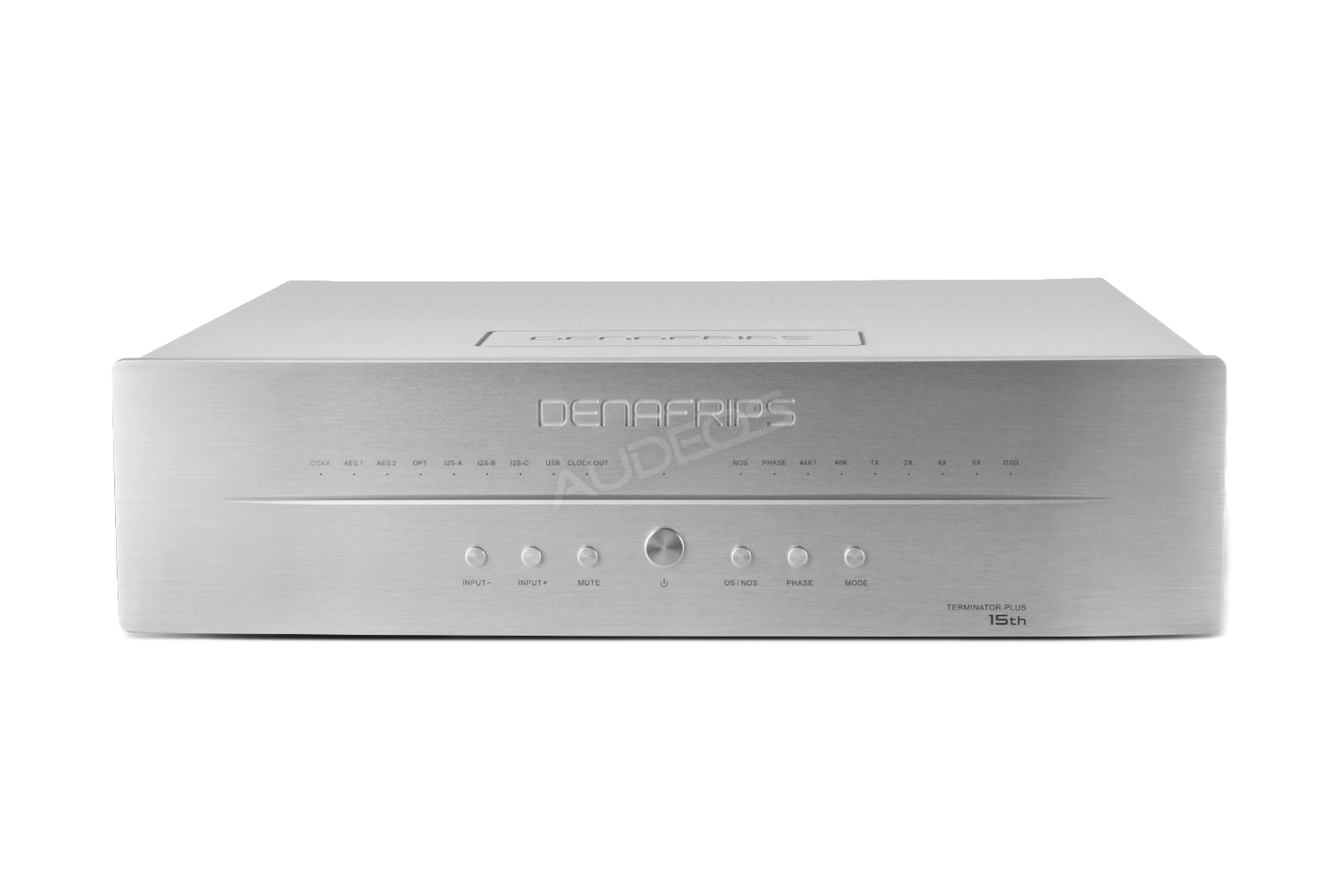

Denafrip Terminator Plus 15th ma obudowę o klasycznych wymiarach, która wykonana jest ze szczotkowanego stopu aluminium. Wyróżnia się ona prostym, ale niezwykle eleganckim wzornictwem i dostępna jest w kolorze czarnym lub srebrnym. Terminator Plus 15th świetnie komponuje się więc z high-endowymi zestawami audio.

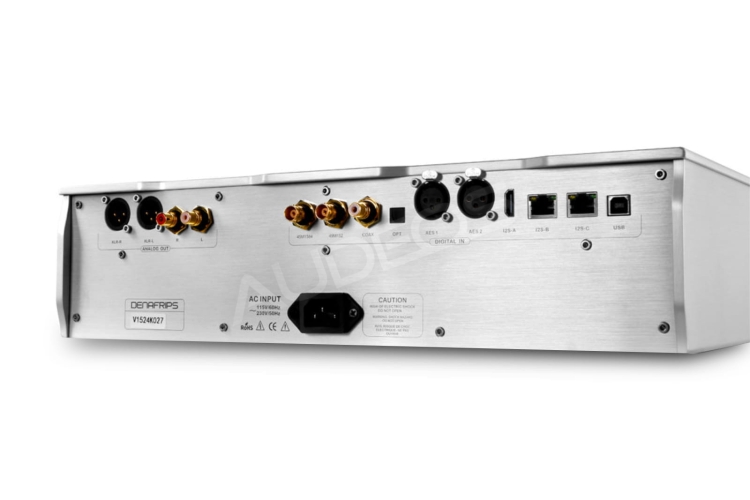

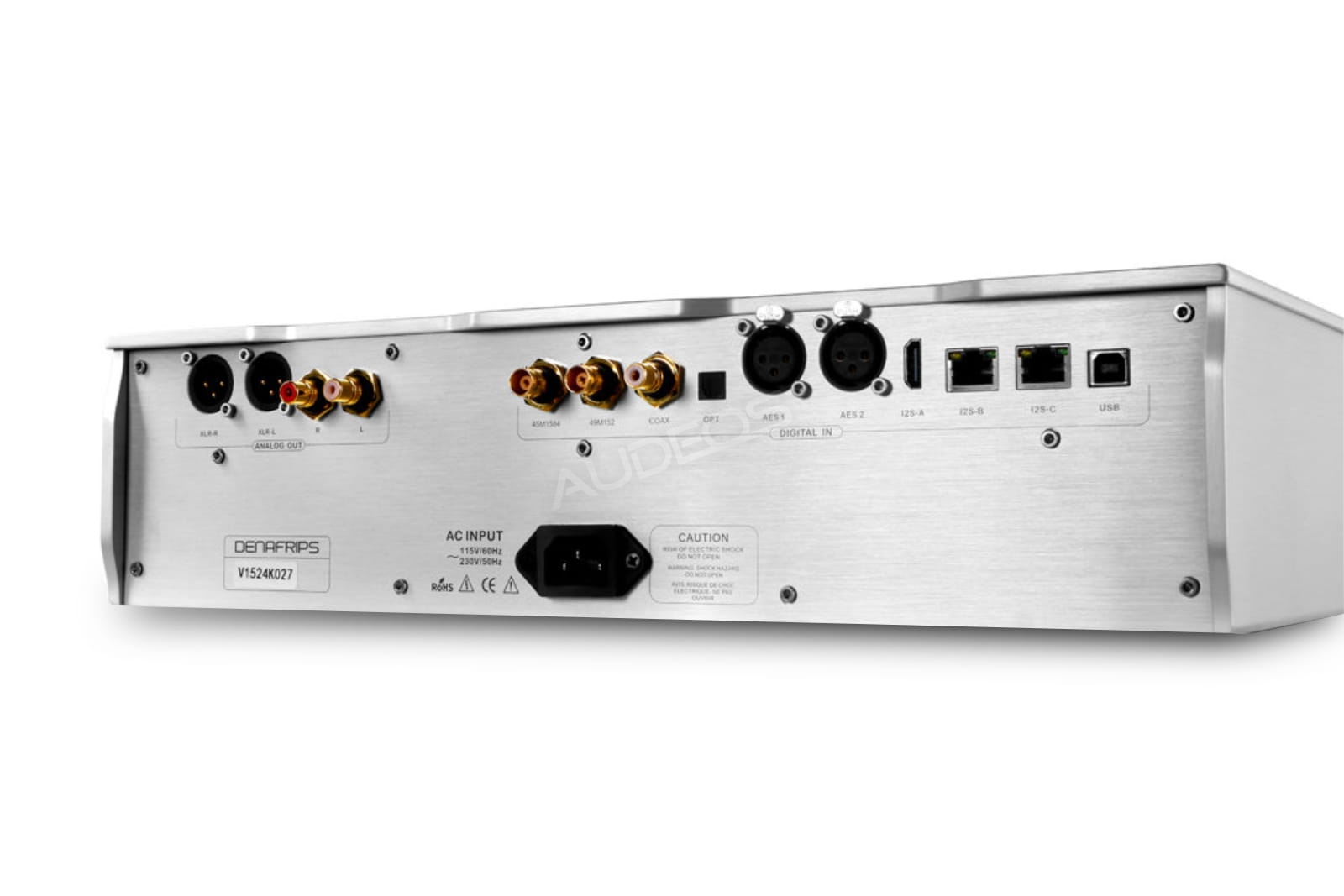

Model ma ponadto szereg wejść, dzięki czemu jest kompatybilny z większością źródeł. Dostępne opcje to: port USB 2.0 typu B, dwa AES/EBU (ze wsparciem dla połączenia prawego i lewego kanału), optyczne (Toslink), koaksjalne (RCA), I2S przez HDMI (LVDS) oraz dwa RJ45 dla I2S (LVDS i LVCMOS).

Specyfikacja techniczna Denafrips Terminator Plus 15th

• wymiary (bez nóżek): 430 (szerokość) x 380 (długość) x 105 mm (wysokość)
• ciężar: 19 kg
• kolor: czarny lub srebrny
• układ DAC: autorski DAC R2R + układ DSD (w pełni zbalansowana, 26-bitowa drabinka R2R i 6-bitowy DSD dla 32-stopniowej filtracji FIR)
• konstrukcja: drabinka R2R odizolowana od płytki przetwarzania cyfrowego
• rezystory: ręcznie parowane o wysokiej precyzji 0,005%
• oscylatory: high-endowe OCXO (Oven-Controller Crystal Oscillators), 45.1548 MHz i 49,152 MHz
• przetwarzanie sygnału cyfrowego: adaptacyjne buforowanie FIFO i reclocking
• zasilanie: o ultra niskim poziomie szumu
• układ USB: autorski ma układzie STM32F446 (zaawansowany MCU na architekturze ARM)
• sterowniki USB: licencjonowany Thesycon dla systemu Windows (bez sterowników na macOS i Linux)
• wejścia cyfrowe: USB 2.0 (typu B), I2S (HDMI LVDS), I2S (RJ45 LVDS), I2S (RJ45 LVCMOS), 2 x AES/EBU (wsparcie dla podłączenia dla prawego i lewego kanału), koaksjalne RCA, optyczne (Toslink)
• obsługa DSD (wszystkie wejścia): DSD64 / 2.8224MHz (DoP)
• obsługa DSD (wejście USB i I2S): DSD1024 / 45.1584MHz
• obsługa PCM (wszystkie wejścia): 24-bit / 44.1, 48, 88.2, 96, 176.4, 192 kHz
• obsługa PCM (wejście USB i I2S): do 1536 kHz
• wyjścia analogowe: RCA (2 Vrms, 625 Ω)m XLR (4 Vrms, 1250 Ω)
• tryb próbkowania: Non-Oversampling (NOS) / Oversamping (OS)
• filtry: Slow / Sharp
• zasilanie AC: 100-240 V AC, 50/60Hz
• pobór energii: ≤ 20 W
• pasmo przenoszenia: 20 Hz - 80 kHz (+1/-3 dB)
• THD+N: 0,0015%
• SNR: 129 dB
• zakres dynamiczny: >132 dB
• crosstalk: -120 dB

Schemat przedniego i tylnego panelu:

O firmie Denafrips

Denafrips to znany producent high-endowych rozwiązań audio, który na rynku działa od 2012 roku. Zespół sam zajmuje się projektowaniem urządzeń, w których wykorzystywane są jego autorskie technologie. Powstają one w fabryce w Panyu (Guangzhou, Chiny) o powierzchni prawie 1400 m2! Firma, która została założona przez 5 osób, zatrudnia do tego obecnie prawie 50 pracowników.

Producent koncentruje się na tworzeniu topowego sprzętu audio, który oferowany jest w bardzo konkurencyjnych cenach. Zespół Denafrips wierzy bowiem, że wysoka cena niekoniecznie musi być powiązana z wysoką jakością dźwięku. Jego rozwiązania bazują na najwyższych i starannie dobranych podzespołach, w autorskich obwodach R2R i transformatorach O-Core. W ofercie firmy Denafrips można znaleźć: przetworniki C/A, konwertery C/C, wzmacniacze słuchawkowe, wzmacniacze mocy, przedwzmacniacze, zewnętrzne zegary, streamery czy odtwarzacze CD.

Firma Audeos jest oficjalnym dystrybutorem rozwiązań Denafrips w Polsce.
