Lotoo PAW Gold Touch

Lotoo PAW Gold Touch

flagowy odtwarzacz audio na AK4497EQ z PMEQ II i ATE

Należąca do Infomedia Electronic Technology Co. Ltd. marka Lotoo została założona już w 1999 roku, a jej siedziba mieści się w Pekinie. Ma ona jeden z najbardziej zaawansowanych działów R&D w Azji, który skupia się na opracowywaniu najwyższej jakości produktów audio. Zespół przez wiele lat zajmował się tworzeniem profesjonalnych rejestratorów dźwięku, a od niedawna swoje bogate doświadczenie wykorzystuje także przy tworzeniu rewelacyjnych przenośnych odtwarzaczy audio.

Lotoo starannie projektuje każdy produkt, zwracając uwagę nawet na najmniejsze detale, a do tego stale ulepsza swoje rozwiązania. Przenośne odtwarzacze audio firmy szybko zaczęły cieszyć się dużą popularnością i trafiać do sprzedaży na kolejnych rynkach. Teraz są one dostępne oficjalnie także w ofercie firmy Audeos, która jest wyłącznym dystrybutorem Lotoo w Polsce.

PAW Gold Touch to flagowy odtwarzacz audio Lotoo, który gwarantuje rewelacyjną jakość dźwięku. Jest to następca modelu PAW Gold, który cieszył się sporym uznaniem w oczach recenzentów i użytkowników oraz sprawił, że o marce zrobiło się naprawdę głośno na rynku DAP-ów. PAW Gold Touch nie tylko został jeszcze dopracowany pod kątem dźwiękowym, ale wyposażony został w dotykowy ekran, który gwarantuje prostą i intuicyjną obsługę.

Stylowa i wytrzymała konstrukcja

Lotoo PAW Gold Touch wyróżnia się świetnym wykonaniem. Jego obudowa w całości zrobiona jest z wykorzystywanego w przemyśle lotniczym stopu aluminium, który charakteryzuje się dużą wytrzymałością. Jest ona precyzyjnie wykrawana maszynowo (CNC), a następnie poddawana kilkuetapowej obróbce. Anteny modułów łączności są dodatkowo “montowane” z wykorzystaniem procesu formowania wtryskowego (NMT).

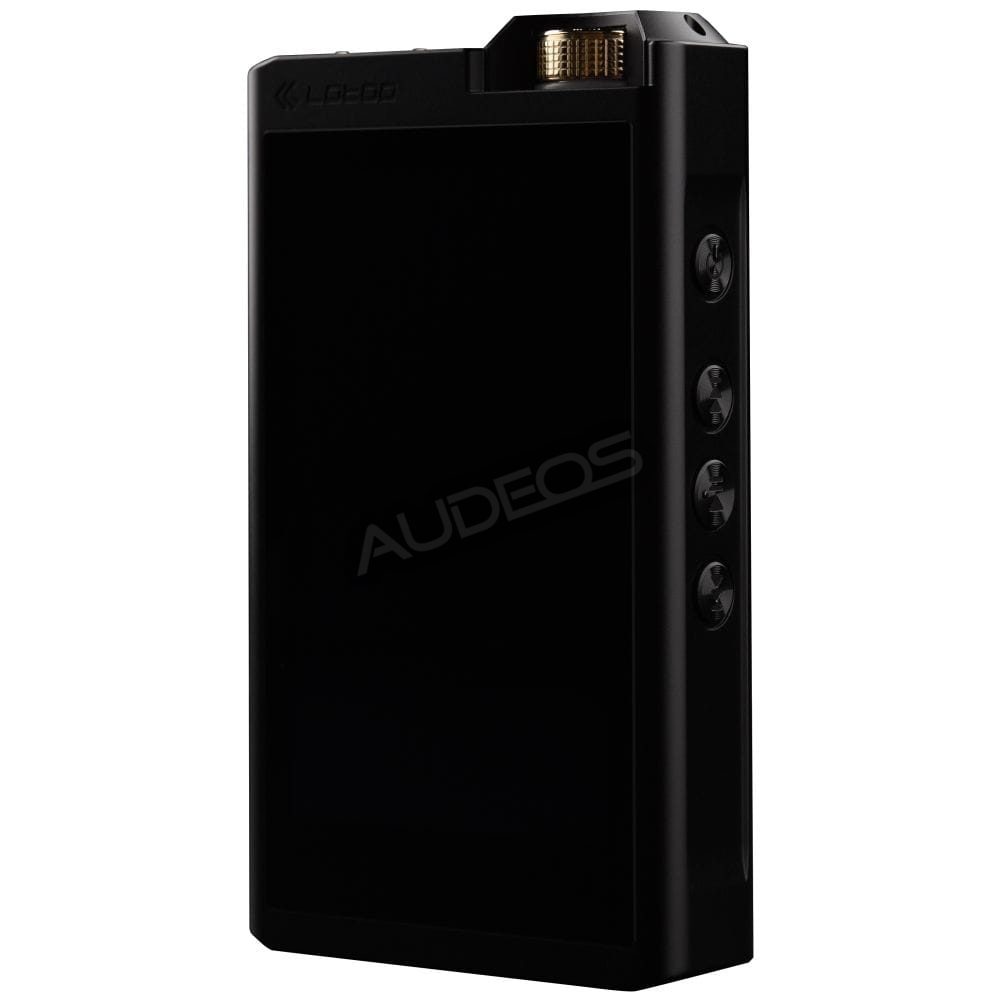

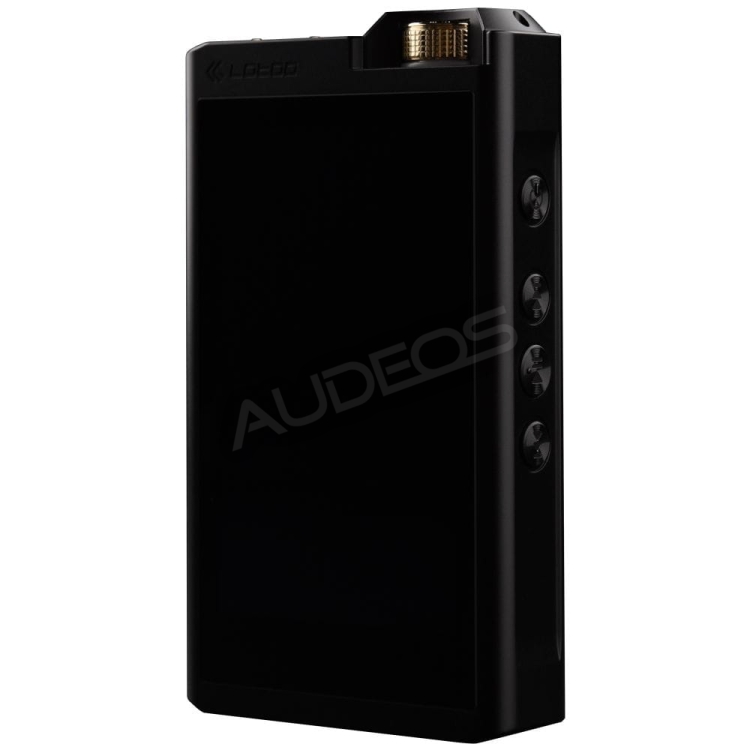

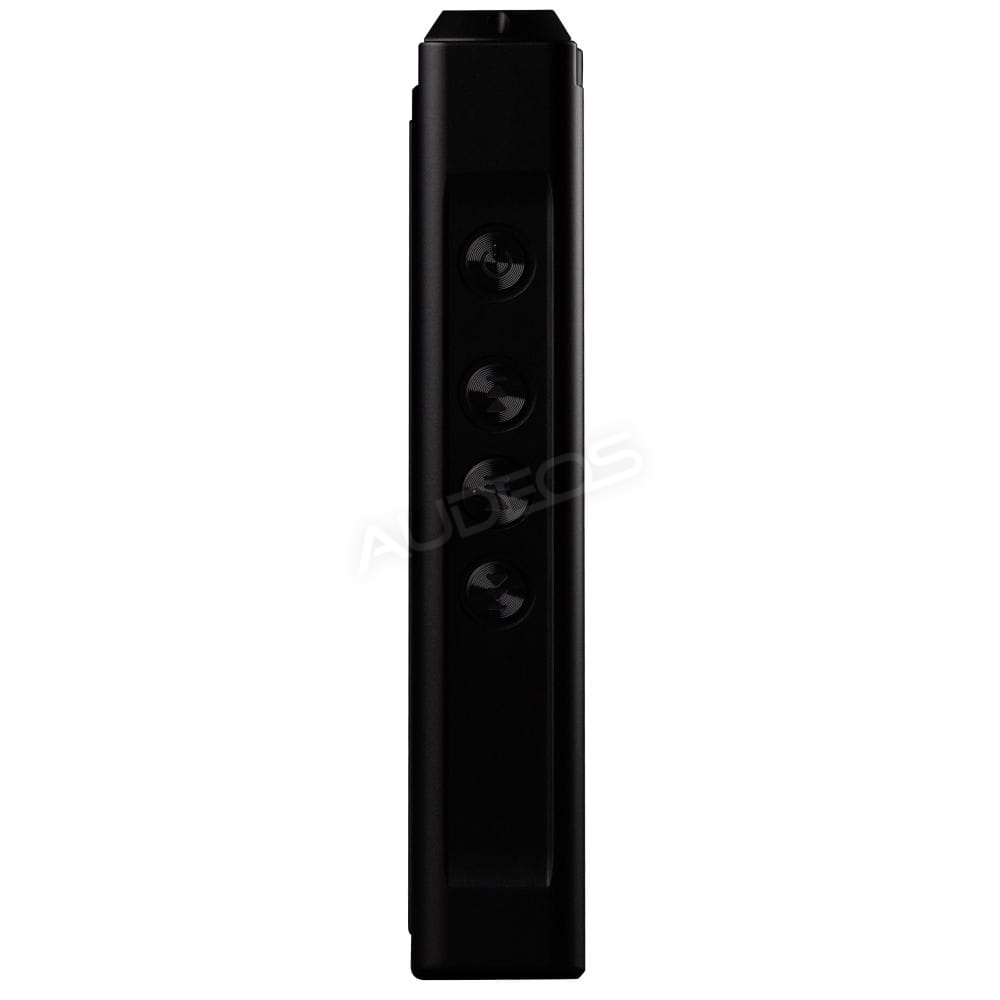

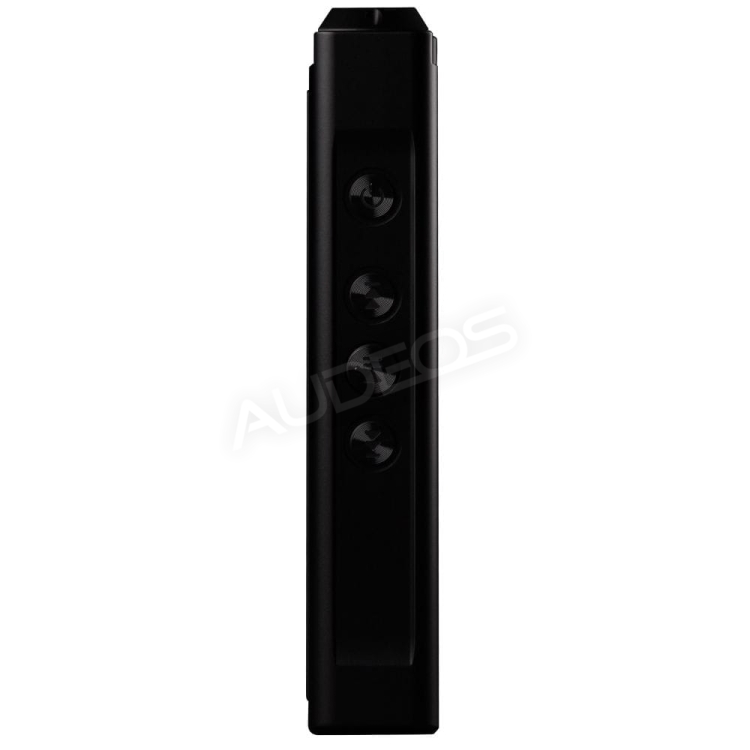

PAW Gold Touch ma stosunkowo nieduży rozmiar (119 x 68,6 x 21 mm), a na jego prawym boku umieszczono przyciski funkcyjne (pewnie umieszczone w obudowie), co ułatwia obsługę jedną ręką. Model wyróżnia się również stylowym wzornictwem - elegancka czarna obudowa z złotymi wstawkami (osłony wyjść i pokrętło).

Wygodna kontrola głośności

W obudowie odtwarzacza uwagę przykuwa ponadto specjalnie zaprojektowane pokrętło, które służy do kontrolowania poziomu głośności. Nie tylko zwraca uwagę złotym kolorem, ale jego powierzchnia ma charakterystyczny wzór oraz solidną metalową osłonę. Pod elementem umieszczono dodatkowo diodę informacyjna (LED), która stylowo podświetla tradycyjne pokrętło (szczególnie w nocy).

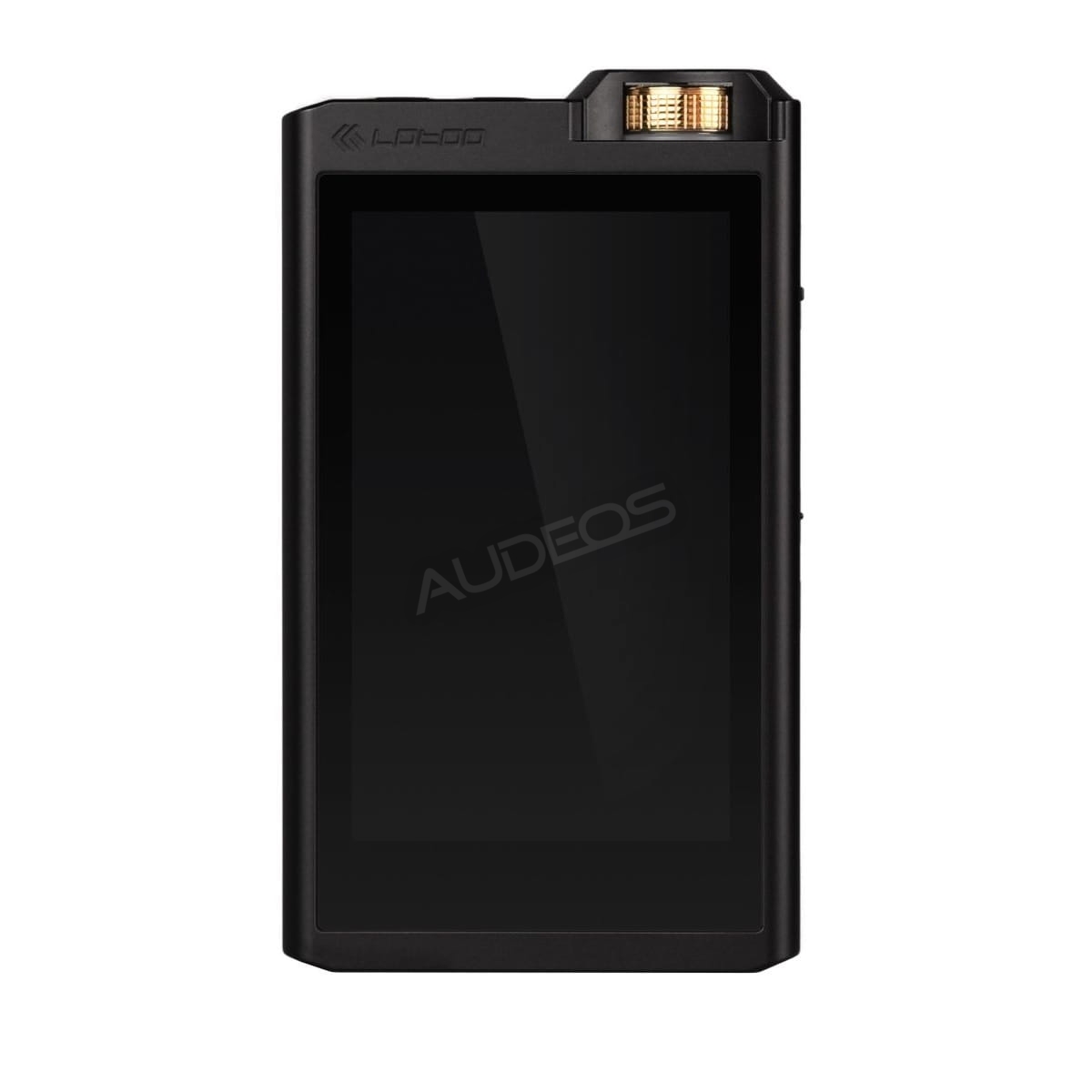

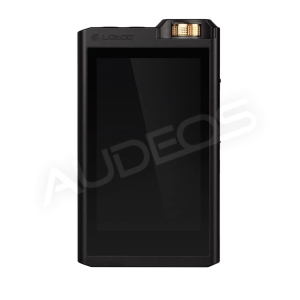

Czytelny ekran dotykowy

Lotoo PAW Gold Touch ma 3,77-calowy ekran LCD typu IPS GFF o rozdzielczości 800 x 480 pikseli. Chroni go warstwa szkła Gorilla Glass 5 firmy Corning i powłoka z DLC (diamond-like carbon), co chroni panel przed porysowaniem. Specjalna powłoka oleofobowa zmniejsza z kolei ilość zabrudzeń pojawiających się na jego powierzchni (m.in. odcisków palców). Ekran charakteryzuje się dobrą widocznością w słońcu, a zastosowane czujniki gwarantują szybką reakcję na dotyk.

Wieloprocesorowa architektura

PAW Gold Touch wyróżnia się nie tylko obudową, ale i starannie zaprojektowanym  wnętrzem. Model ten ma unikatową architekturę z trzema samodzielnymi procesorami dla podsystemu cyfrowego, audio i bezprzewodowego. Każdy z nich korzysta z własnego modułu zasilania, a współpraca między poszczególnymi układami została precyzyjnie zoptymalizowana.

Na multiprocesorową architekturę modelu PAW Gold Touch składają się;

• chip ARM Freescale i.MX6 - główny procesor, który odpowiada za sekcję cyfrową i integruje dane z dwóch pozostałych układów;
• chip MIPS Ingenic X1000 - dedykowany procesor służący do obsługi modułów łączności bezprzewodowej (Bluetooth, Wi-Fi);
• chip DSP (Digital Signal Processor) ADI BF706 - procesor odpowiadający za kontrolowanie systemu audio w urządzeniu.

Flagowy DAC firmy AKM AK4497EQ

W PAW Gold Touch wykorzystano flagowy układ AK4497EQ firmy AKM (Asahi Kasei Microdevices). Długoletnie doświadczenie inżynierów Lotoo umożliwiło jego świetną implementację, co przekłada się na rewelacyjne brzmienie. PAW Gold Touch to referencyjna i transparentna sygnatura, która osłania przed słuchaczem wszystkie niuanse zawarte na nagraniach.

Do uzyskania brzmienia najwyższej próby firma Lotoo wykorzystała specjalnie zaprojektowany układ audio z autorską technologią FPGA, w skład którego wchodzą:

• chip AKM AK4497EQ - gwarantuje obsługę dźwięku PCM do 768 kHz oraz plików DSD do 512;
• chip SRC AKM AK4137Q Pro - gwarantuje sprzętowe podnoszenie próbowania i konwertowanie PCM do DSD;
• dwa chipy AKM AK8142 - podwójny zegar PLL (Phase-Locked Loop), który charakteryzuje się niskim jitterem.

8-warstwowa płytka drukowana HDI PCB

Cały układ osadzony jest na specjalnie zaprojektowanej 8-warstwowej płytce drukowanej typu HDI (High Density Interconnector) PCB, która wyróżnia się większą liczbą połączeń niż standardowe rozwiązania. Firma dodatkowo zadbała o jej efektywne ekranowanie, co znacznie zmniejsza ilość zniekształceń.

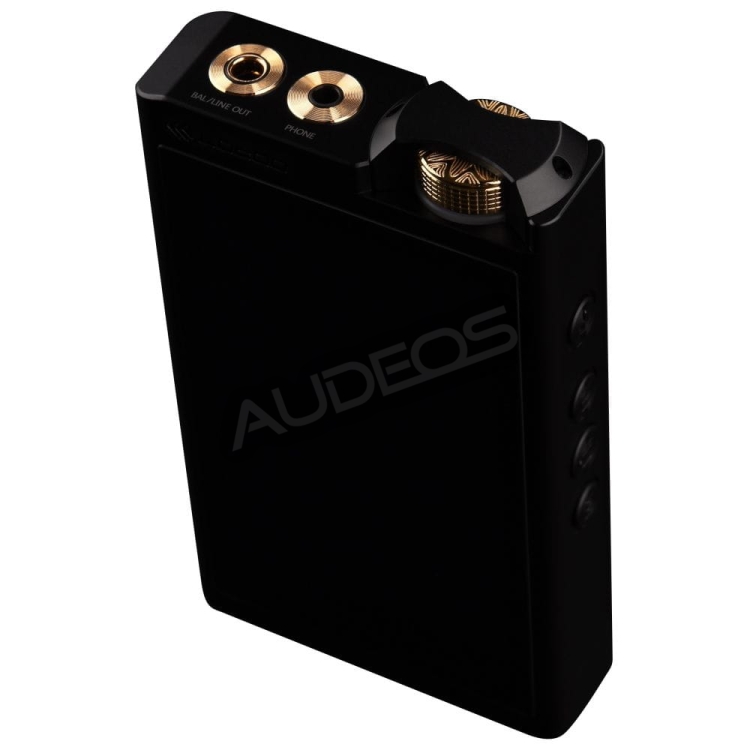

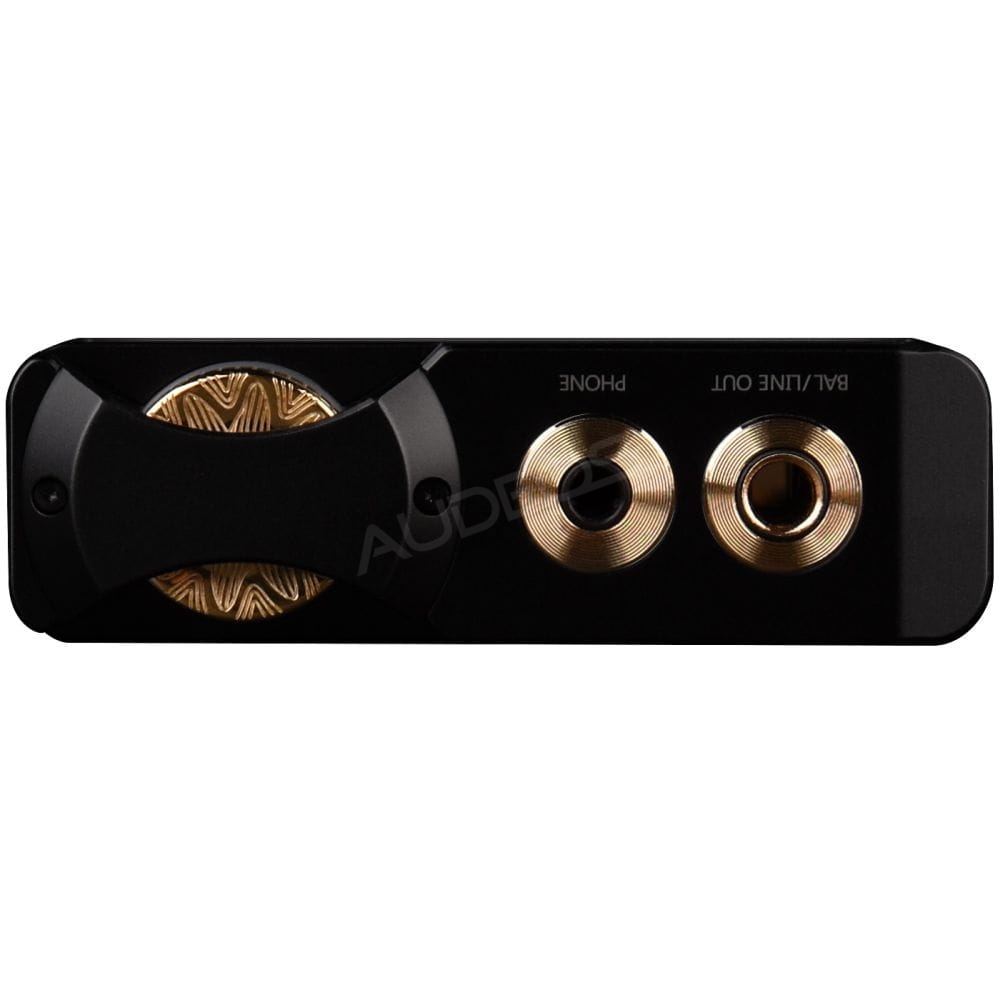

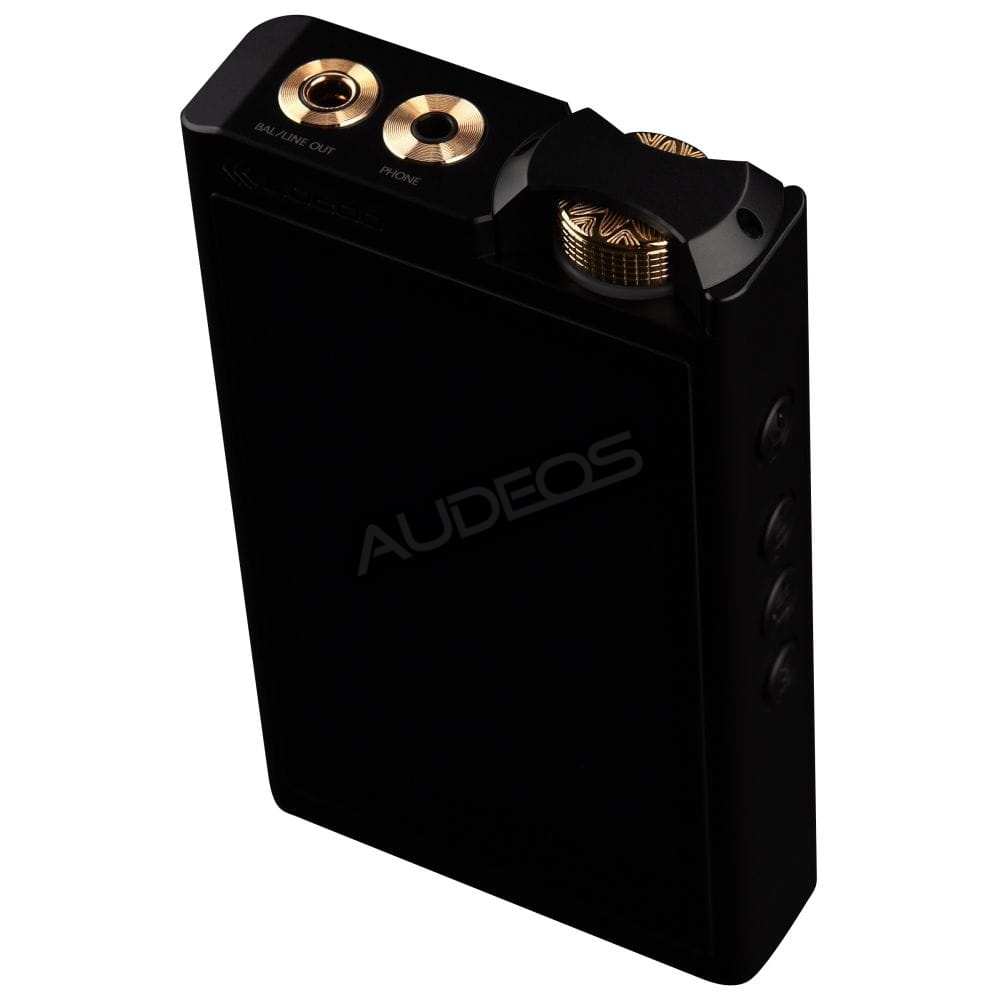

Wyjścia słuchawkowe 3,5 mm i 4,4 mm

PAW Gold Touch umożliwia korzystanie z dwóch wyjść słuchawkowych - 3,5 mm (single ended) oraz 4,4 mm (balanced). Oba zostały precyzyjnie zaimplementowane i mają osobne moduł wzmacniacza słuchawkowego, które zostały dobrane pod konkretne wyjście:

• 3,5 mm z modułem LME49600;
• 4,4 mm z modułem OPA1622.

Oba wyjście słuchawkowe w PAW Gold Touch gwarantują do 500 mW (na kanał) na wyjściu (przy 32 omach). Dodatkowo każde z nich może działać jako wyjście liniowe.

Unikatowe PMEQ II oraz ATE

Zaawansowany korektor parametryczny (PMEQ), który charakteryzuje się niskim poziomem zniekształceń fazowych, jest znakiem rozpoznawczym produktów Lotoo. W PAW Gold Touch pojawiła się jego druga generacja, która została udoskonalona i gwarantuje jeszcze lepsze dopasowanie brzmienia do własnych preferencji.

PMEQ II umożliwia korzystanie z 8 standardowych presetów: Classic, Dance, Jazz, Pop, Rock i Techno oraz Headphone i Full Bass. Użytkownicy mogą dodatkowo tworzyć własne ustawienia z wykorzystaniem intuicyjnego interfejsu - można wybrać precyzyjnie fragment pasma, który ma być wzmocniony lub osłabiony (dostępny jest też graficzny podgląd).

Drugim ze sztandarowych rozwiązań Lotoo jest ATE (Acoustic Timbre Embellisher) o studyjnej jakości, który umożliwia szybkie wprowadzanie zmian w barwie. Użytkownicy w standardzie mają do wyboru aż pięć opcji: Brighter, Sweet, Dental, Diffuse field (Near field) i Diffuse field (Far field).

USB typu C i funkcja DAC-a po USB

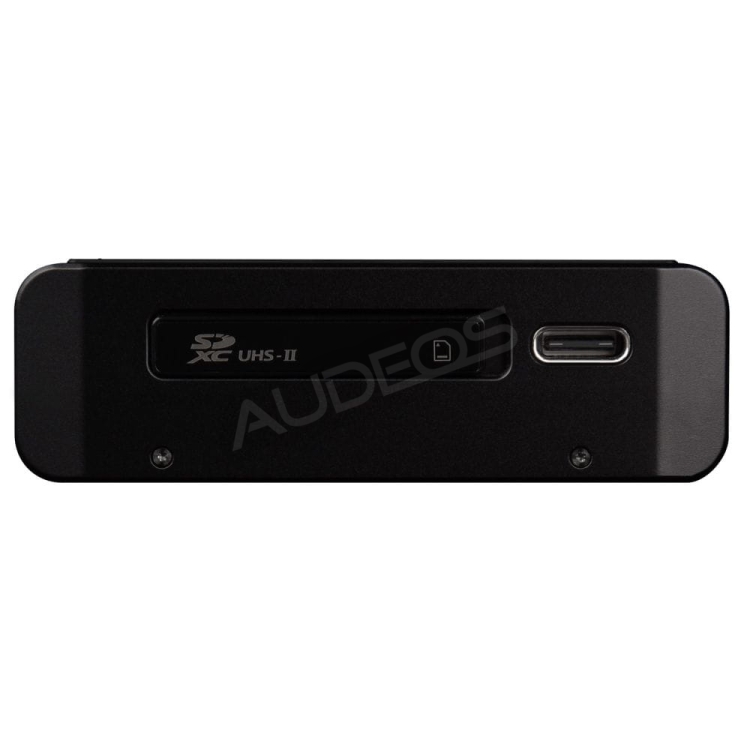

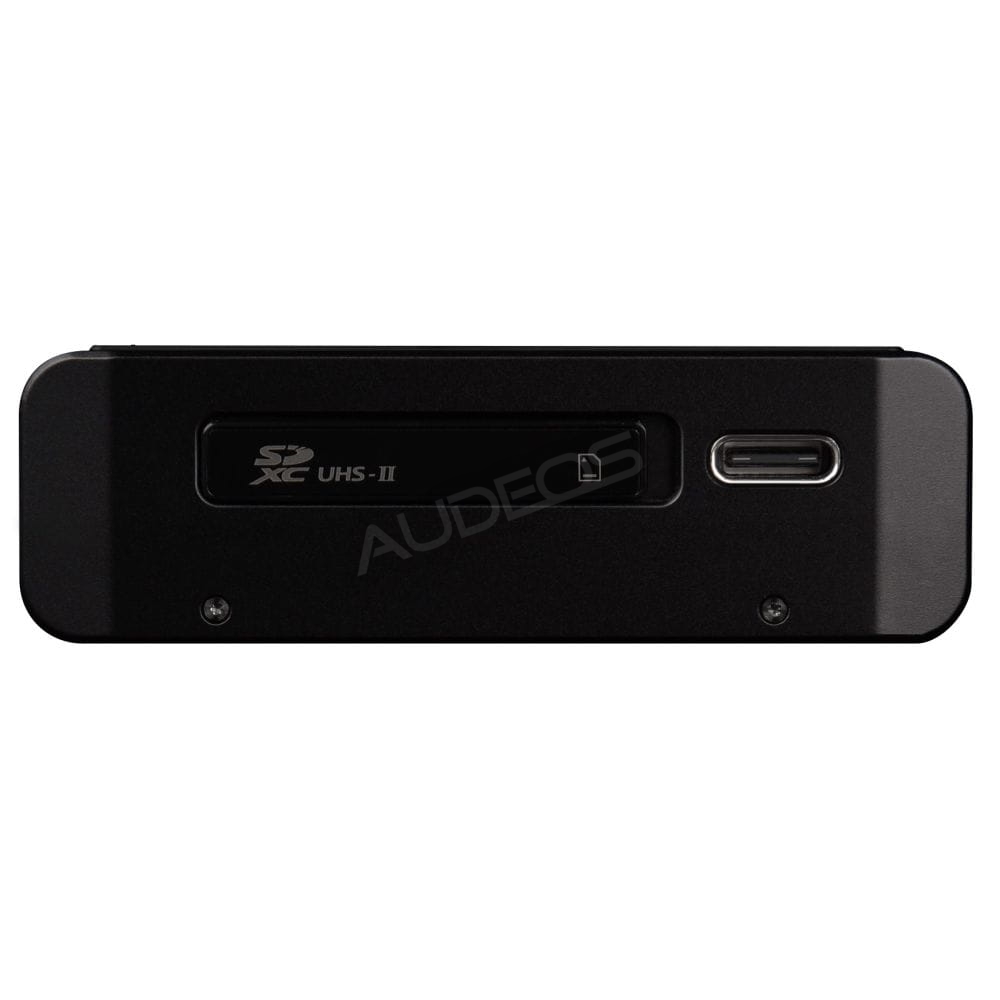

Lotoo PAW Gold Touch ma złącze USB 3.1 typu C, które gwarantuje szybki transfer danych (do 10 Gb/s). DAP wspiera również funkcję DAC-a po USB, co umożliwia wykorzystanie go do przetwarzanie dźwięku przesyłanego z komputera z systemem Windows lub macOS. Jest to rozwiązanie z protokołem asynchronicznym, w którym dodatkowo obsługiwane są funkcje PMEQ II i ATE oraz konwersja z PCM do DSD.

Ultraszybki Lotoo OS

PAW Gold Touch działa na autorskim systemie operacyjnym firmy Lotoo, który został zaprojektowany specjalnie dla przenośnych odtwarzaczy audio. Wyróżnia się rewelacyjną szybkością działania (odtwarzacz uruchamia się w ciągu 2 s!) oraz bogatym w funkcje, ale intuicyjnym interfejsem, który stworzono z myślą o inżynierach dźwięku i producentach.

Lotoo OS to platforma przygotowana do efektywnej obsługi dźwięku oraz ukazania pełni możliwości zaawansowanego układu audio w odtwarzaczu. Jej architektura gwarantuje świetne przetwarzanie plików audio w różnych formatach, natywne wsparcie dla DoP, łatwe zarządzanie dużymi bibliotekami audio oraz świetnie zoptymalizowany system zarządzanie energią.

Model PAW Gold Touch wyposażony jest w moduł Wi-Fi. Umożliwia on szybką aktualizację systemu za pośrednictwem funkcji OTA (Over-the-Air) - użytkownicy nie muszą korzystać z komputera do instalacji nowych wersji oprogramowania.

Bluetooth z kodekiem LDAC

Lotoo PAW Gold Touch ma wbudowany moduł Bluetooth 4.2, który obsługuje kodek LDAC. Gwarantuje on najwyższą szybkość przesyłu audio w standardzie Bluetooth - do 990 kb/s. System wspiera dwukierunkowe działanie modułu, więc PAW Gold Touch może służyć zarówno jako nadajnik Bluetooth (wysyłanie sygnał do bezprzewodowych słuchawek lub głośników), jak i odbiornik Bluetooth (odbieranie sygnału ze smartfonu).

Obsługa kart pamięci do 2 TB

System w PAW Gold Touch wspiera karty microSDHC/SDXC o szybkości do 300 MB/s (SD 4.0/UHS-II) oraz pojemności do 2 TB. Świetna optymalizacja oprogramowania umożliwia szybkie skanowanie nawet dużych nośników.

Długi czas pracy na baterii

Flagowy DAP Lotoo wyposażony jest w baterię litowo-polimerową o pojemności 5400 mAh. Gwarantuje ona nawet ponad 10 godz. ciągłego odtwarzania muzyki, co jest świetnym wynikiem, gdy weźmie się pod uwagę duża moc. Gdy doda się do tego poręczną obudowę PAW Gold Touch jest świetnym wyborem, gdy poszukuje się najwyższej klasy DAP-a, który można wykorzystać w podróży.

Specyfikacja techniczna Lotoo PAW Gold Touch

• Wymiary: 119 x 68,6 x 21 mm
• Ciężar: 311 g
• System: LTOS (Lotoo OS)
• Ekran: 3,77 cala, matryca IPS LCD
• Rozdzielczość ekranu: 800 x 480 pikseli
• Panel dotykowy: tak
• Procesor: Freescale i.MX 6
• Koprocesor: Ingenic X1000
• Audio DSP: ADI BF70X
• Bluetooth: 4.2, LDAC
• Wi-Fi: tak (aktualizacje OTA)
• USB: 3.1 Gen2, typu C
• USB DAC: tak
• Ładowanie po USB: 2,5 A
• Karty pamięci: microSD/SDHC/SDXC
• Maksymalna pojemność kart: 2 TB
• Bateria: 5400 mAh, Li-Poly
• Czas odtwarzania audio: ok 10 godz.
• DAC: AKM AK4497EQ
• Układ XRC: AKM4137EQ
• Wzmacniacz (3,5 mm): LME49600
• Wzmacniacz (4,4 mm): OPA1622
• Częstotliwość próbkowania PCM: 32 kHz - 768 kHz
• Częstotliwość próbkowania DSD: 2,8 MHz/5,6 MHz/11,2 MHz/22,4 MHz
• Obsługiwane formaty audio: DFF, DSF, ISO, FLAC, APE, WAV, AAC, ALAC, MP3, WMA, M4A, WavePack, OGG
• Obsługa DSD: DSD64/DSD128/DSD256/DSD512

Charakterystyka wyjścia słuchawkowego (4,4 mm, zbalansowane)

• Pasmo przenoszenia: +0,008 / -0,34 dB (20 Hz - 20kHz)
• Separacja kanałów: -126 dB
• SNR: 127 dB (20 Hz - 20 kHz, A-weight)
• THD+N: 0,00015% przy 1kHz (20 Hz - 20 kHz, A-weight, No load)
• Zakres dynamiczny: 127 dB przy 1 kHz (20 Hz - 20 kHz, A-weight)
• Poziom wyjściowy: +14.4 dBu (High Gain)/-5.6 dBu (Low Gain)
• Moc wyjściowa: 500 mW/channel (32 Ω load)

Charakterystyka wyjścia słuchawkowego (3,5 mm, niezbalansowane)

• Pasmo przenoszenia: +0,006 / -0,38 dB (20 Hz - 20kHz)
• SNR: 125 dB (20 Hz - 20 kHz, A-weight)
• THD+N: 0,0002% przy 1kHz (20 Hz - 20 kHz, A-weight, No load)
• Zakres dynamiczny: 126 dB przy 1 kHz (20 Hz - 20 kHz, A-weight)
• Poziom wyjściowy: +14.4 dBu (High Gain)/-5.6 dBu (Low Gain)
• Moc wyjściowa: 500 mW/channel (32 Ω load)

Charakterystyka wyjścia liniowego (4,4 mm, zbalansowane)

• Pasmo przenoszenia: +0,008 / -0,34 dB (20 Hz - 20kHz)
• Separacja kanałów: -126 dB
• SNR: 127 dB (20 Hz - 20 kHz, A-weight)
• THD+N: 0,00015% przy 1kHz (20 Hz - 20 kHz, A-weight, No load)
• Zakres dynamiczny: 127 dB przy 1 kHz (20 Hz - 20 kHz, A-weight)
• Poziom wyjściowy: +14.4 dBu

Charakterystyka wyjścia liniowego (3,5 mm, niezbalansowane)

• Pasmo przenoszenia: +0,006 / -0,38 dB (20 Hz - 20kHz)
• SNR: 125 dB (20 Hz - 20 kHz, A-weight)
• THD+N: 0,0002% przy 1kHz (20 Hz - 20 kHz, A-weight, No load)
• Zakres dynamiczny: 126 dB przy 1 kHz (20 Hz - 20 kHz, A-weight)
• Poziom wyjściowy: +14.4 dBu
