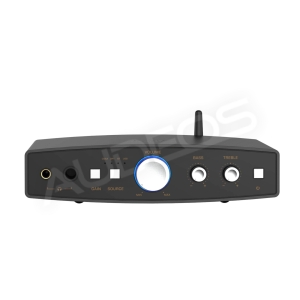

Shanling EH2 (czarny) DAC/AMP R2R

Shanling EH2 (czarny)

desktopowy DAC/AMP na architekturze R2R

Shanling EH2 to desktopowy przetwornik cyfrowo-analogowy na 24-bitowej architekturze R2R ze wzmacniaczem słuchawkowym, który wyróżnia się świetnym stosunkiem jakości do ceny. Model obsługuje dźwięk PCM do 32-bit/768 kHz i DSD do 512x, ma analogowe wyjście 4,4 mm i RCA (liniowe lub przedwzmacniacza), a do tego wyposażony jest w dwa wyjścia słuchawkowe 6,35 mm i 4,4 mm o mocy wyjściowej do aż 4,3 W (dla obciążenia 32 Ω).

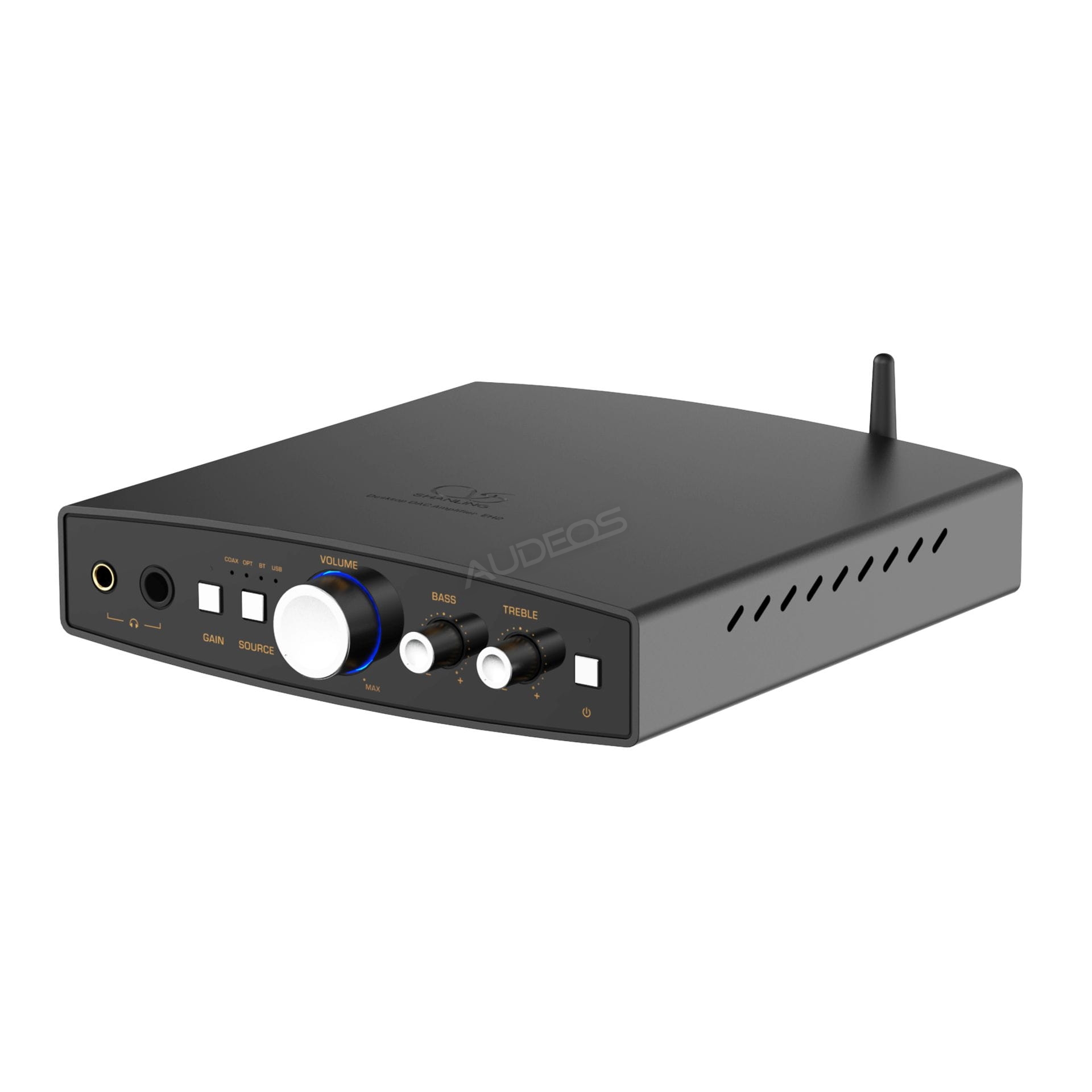

EH2 to także trzy wejścia cyfrowe, w tym USB z kontrolerem XMOS, koaksjalne i optyczne, oraz funkcja odbiornika Bluetooth na module Qualcomm QCC5125 ze wsparciem dla kodeków LDAC i aptX HD. Firma Shanlinga Audio zadbała ponadto o kompaktową obudowę z metalu, na której przednim panelu można znaleźć podświetlane pokrętło głośności oraz dodatkowe pokrętła do niezależnej regulacji poziomu niskich i wysokich tonów.

Shanling EH2 na autorskiej architekturze R2R

EH2 jest kolejnym krokiem firmy Shanling w dążeniu do osiągnięcia jak najbardziej naturalnego dźwięku. Producent postanowił stworzyć alternatywę dla tradycyjnych konstrukcji Delta-Sigma o unikatowym brzmieniu, a inspiracją dla niej był Shanling HDCD-H24A, odtwarzacz SACD oparty na czterech Burr-Brown PCM1704.

W EH2 wykorzystano autorski DAC na drabince rezystorowej, który ma 24-bitową architekturę z 192 rezystorami o precyzji 0,1%. Pliki przetwarzane są na sygnał PCM z wykorzystaniem własnego algorytmu FPGA firmy Shanling, a do konwersji sygnały wykorzystywane są 4 osobne drabinki R2R.

DAC może pracować w trybie NOS (Non-Oversampling) lub opcjonalnym OS (Oversampling), który umożliwia upsampling do 352,8 kHz. Pierwszy gwarantuje gładszy, bardziej naturalny i muzykalny dźwięk, a drugi - wyższą rozdzielczość i lepszą dynamikę, co daje lepszy “wgląd w muzykę”.

Dwa niezależne obwody w Shanling EH2

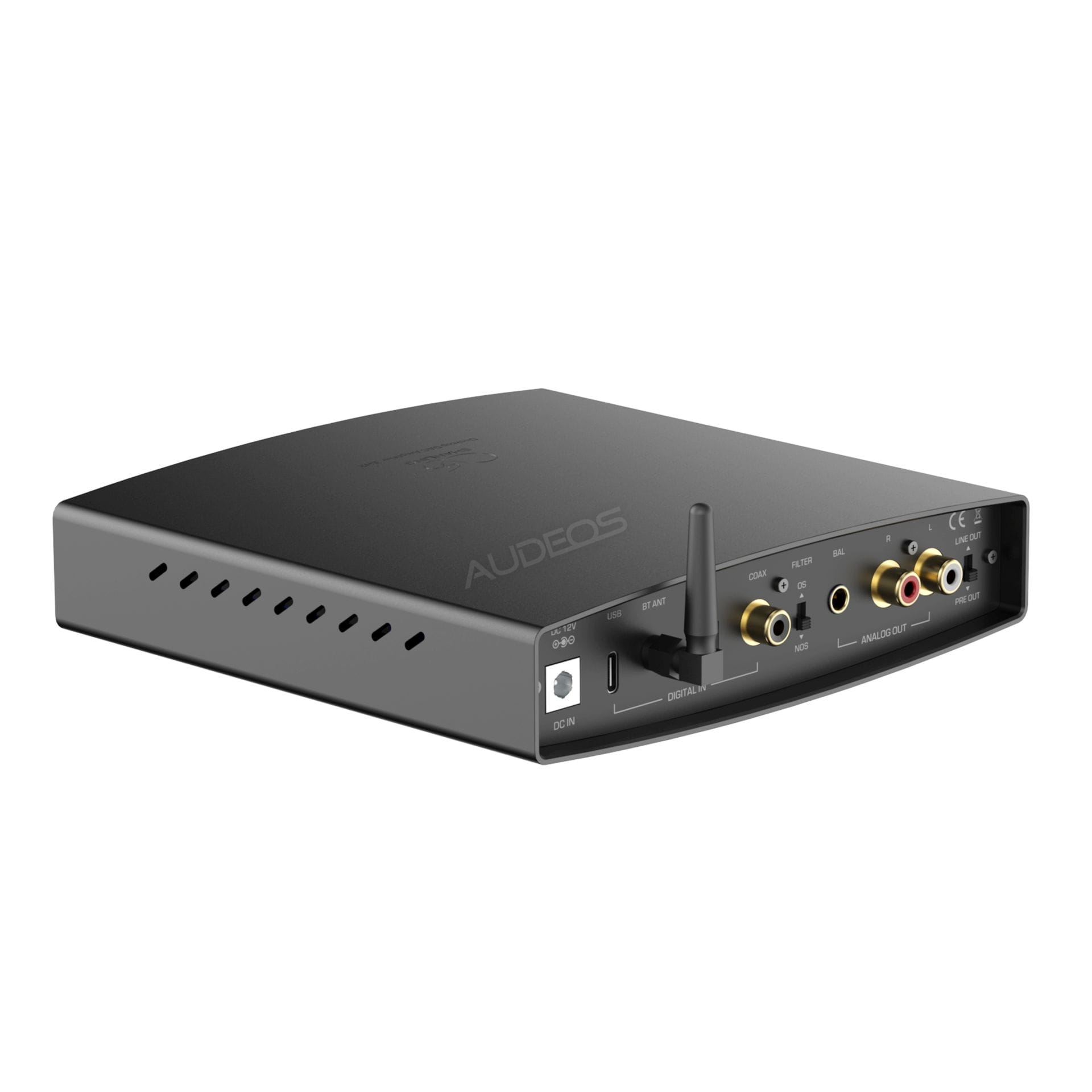

Shanling w EH2 wykorzystał dwa niezależne obwody audio. Pierwszy dla bezpośredniego wyjścia z układu DAC, który ma filtr dolnoprzepustowy na OPA1612, co umożliwia zachowanie charakteru drabinki rezystorowej. Ma on tradycyjne wyjście RCA i zbalansowane 4,4 mm, które działają jako wyjścia liniowe lub przedwzmacniacza (przełącznik z tyłu obudowy).

Obwód dla wzmacniacza słuchawkowego bazuje na tranzystorach BD139 i DB140, a do tego ma własny system filtracji dolnoprzepustowej. Umożliwia to osiągnięcie wysokiej mocy wyjściowej oraz pełnego, bogatego i gładkiego brzmienia. Shanling EH2 wyposażony jest w dwa wyjścia słuchawkowe - 6,35 mm (single ended) i 4,4 mm (balanced).

Shanling EH2 z mocą wyjściową do 4350 mW

Moduł wzmacniacz w modelu EH2 został zoptymalizowany pod kątem słuchawek nausznych. Gwarantuje moc wyjściową do aż 4350 mW na wyjściu słuchawkowym 4,4 mm oraz do 1280 mW na wyjściu 6,35 mm (dla obciążenia 32 Ω). Kompaktowy DAC/AMP firmy Shanling Audio bez problemu napędza więc nawet wymagające słuchawki nauszne.

Precyzyjnie dopasowane kondensatory w EH2

Zespół Shanling Audio projektując urządzenia zwraca uwagę nawet na najmniejsze elementy obwodu. Dotyczy to także kondensatorów, które zostały tak dobrane, aby zagwarantować najwyższą jakość dźwięku i firmowe strojenie. Producent sięgnął po markowe rozwiązania firm Panasonic i ELNA.

W Shanling EH2 wykorzystano cztery kondensatory Panasonic (100 uF/25 V) na sekcji filtracji dolnoprzepustowej, dwa Panasonic 1000 uF/25 V dla systemu zasilania oraz dwa Silmic II 220 uF/25 V i dwa Panasonic 225 uF/25 V dla tranzystorów. W obwodzie układu DAC dodano z kolei cztery Silmic II 220 uF/25 V oraz aż osiem kondensatorów Panasonica (4 x 100 uF/25 V, 2 x 225 uF/25 V i 2 x 1000 uF/25 V).

EH2 z high-endowym kontrolerem USB XMOS

Shanling EH2 wyposażony jest we flagowy kontroler USB XMOS XU316, który wspiera tryb asynchronicznego połączenia. Charakteryzuje się wysoką wydajnością, dzięki czemu model wspiera dźwięk PCM do 32-bit/768 kHz i DSD do 512x przez wejście USB typu C.

Shanling EH2 z aż czterema wyjściami audio

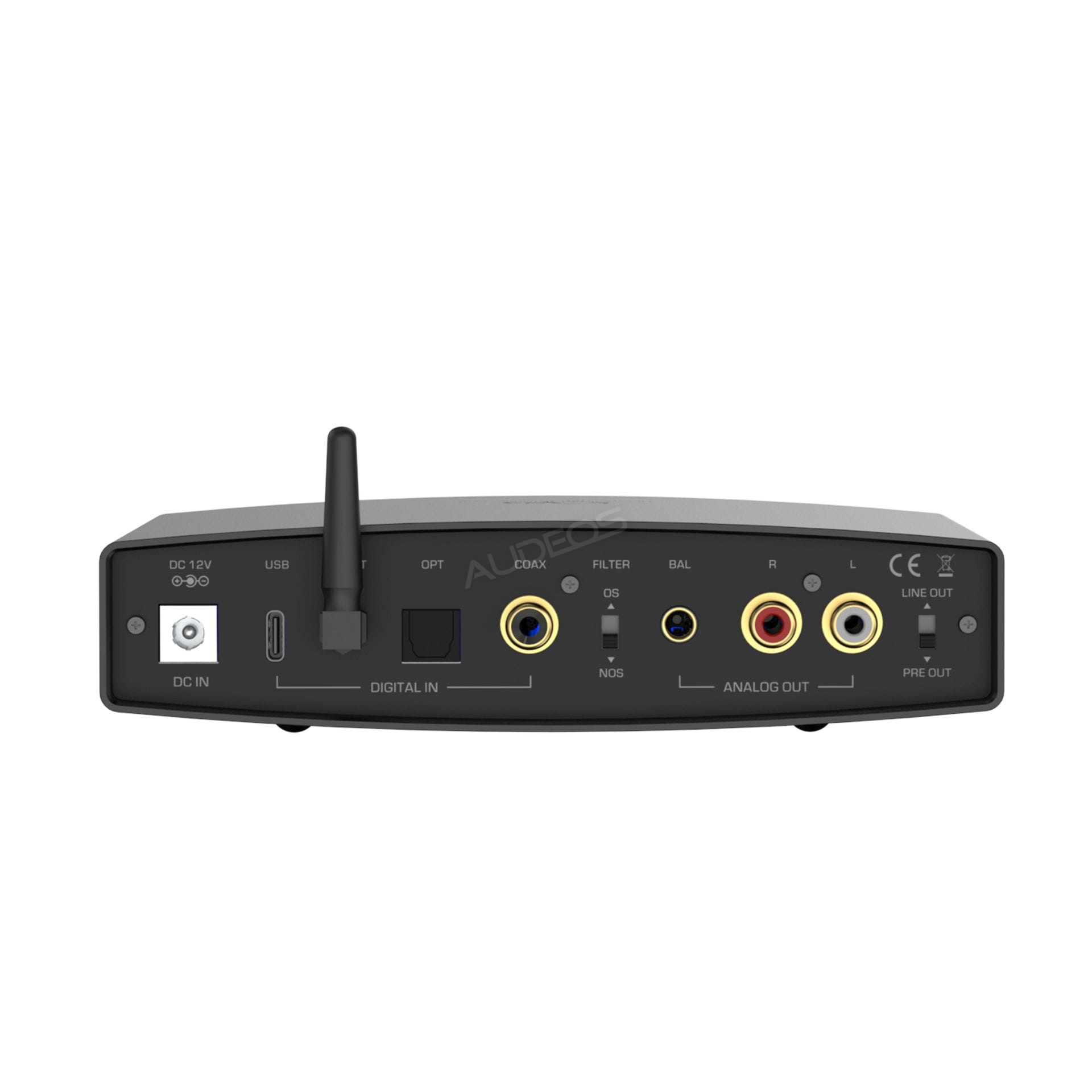

DAC/AMP EH2 wyposażony jest w cyfrowe wejścia USB, koaksjalne i optyczne, dzięki czemu można łatwo połączyć go z wieloma źródłami, od komputerów i smartfonów przez konsole po telewizory czy odtwarzacze CD. Ma on ponadto wbudowany odbiornik Bluetooth, co umożliwia bezprzewodowe przesyłanie do niego muzyki z urządzeń mobilnych.

Shanling w EH2 zastosował moduł Bluetooth QCC5125 amerykańskiej firmy Qualcomm, który wspiera popularne kodeki audio, w tym LDAC, aptX Adaptive, aptX HD, aptX LL, aptX, AAC i SBC. Zewnętrzna antena gwarantuje ponadto stabilne połączenie.

EH2 z funkcją regulacji niskich i wysokich tonów

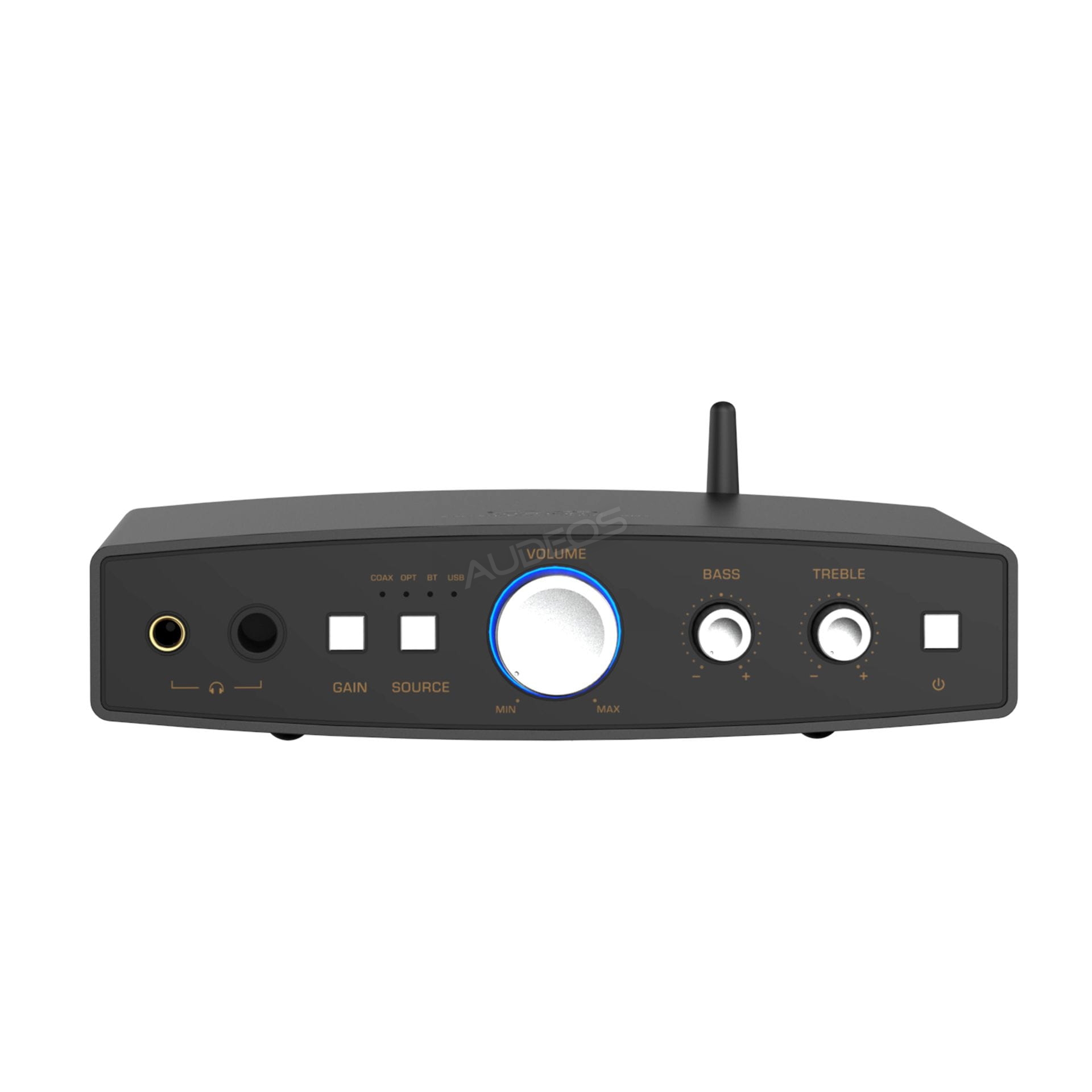

Shanling w EH2 dodał dwa osobne pokrętła, które służą do niezależnej regulacji poziomu niskich i wysokich tonów o odpowiednio ± 6 dB i ± 10 dB. Dzięki temu użytkownicy mogą w łatwy sposób dopasować brzmienie do własnych preferencji oraz używanych słuchawek.

Shanling EH2 z zewnętrznym zasilaniem DC 12 V

Shanling EH2 sprzedany jest z zewnętrznym zasilaczem DC 12 V. Gwarantuje to czystsze i bardziej stabilne zasilanie, co przekłada się na wyższą jakość dźwięku.

Shanling EH2 z trybem UAC1.0 dla konsoli Switch

EH2 - wzorem innych DAC/AMP-ów firmy Shanling - obsługuje tryb UAC1.0. Umożliwia to podłączenie DAC/AMP-a do starszych komputerów czy konsol dla graczy, jak Nintendo Switch czy PlayStation 5.

Specyfikacja techniczna Shanling EH2

• wymiary: 156 x 150 x 36,5 mm
• ciężar: 713 g
• układ DAC: autorska, 24-bitowa architektura R2R
• obsługa PCM: do 32-bit/768 kHz
• obsługa DSD: do DSD512
• wyjścia analogowe: RCA, 4,4 mm
• wyjścia słuchawkowe: 6,35 mm, 4,4 mm
• wejścia: USB typu C, koaksjalne, optyczne
• odbiornik Bluetooth: 5.2, Qualcomm QCC5125
• kodeki: LDAC, aptX Adaptive, aptX HD, aptX LL, aptX, AAC, SBC
• tryb wzmocnienia: niskie i wysokie

Charakterystyka wyjścia słuchawkowego 4,4 mm

• moc wyjściowa (low gain, 32 Ω): 2365 mW
• moc wyjściowa (high gain, 32 Ω): 4350 mW
• pasmo przenoszenia: 20 Hz - 40 kHz (- 0,5 dB)
• THD+N: 0,02% @ 32 Ω
• zakres dynamiczny: 118 dB @ 32 Ω
• separacja kanałów: 111 dB @ 32 Ω
• SNR: 118 dB @ 32 Ω
• impedancja wyjściowa: poniżej 2 Ω

Charakterystyka wyjścia słuchawkowego  6,35 mm

• moc wyjściowa (low gain, 32 Ω): 632 mW
• moc wyjściowa (high gain, 32 Ω): 1280 mW
• pasmo przenoszenia: 20 Hz - 40 kHz (- 0,5 dB)
• THD+N: 0,02% @ 32 Ω
• zakres dynamiczny: 117 dB @ 32 Ω
• separacja kanałów: 74 dB @ 32 Ω
• SNR: 117 dB @ 32 Ω
• impedancja wyjściowa: poniżej 1 Ω

Charakterystyka wyjścia analogowego RCA

• poziom wyjściowy: 2,2 V
• pasmo przenoszenia: 20 Hz - 40 kHz (- 0,5 dB)
• THD+N: 0,018%
• separacja kanałów: 118 dB
• SNR: 119 dB

Charakterystyka wyjścia analogowego 4,4 mm

• poziom wyjściowy: 4,5 V
• pasmo przenoszenia: 20 Hz - 40 kHz (- 0,5 dB)
• THD+N: 0,02%
• separacja kanałów: 118 dB
• SNR: 119 dB

O firmie Shanling Audio

Shanling to firma założona w 1988 roku, która specjalizuje się w produkcji rozwiązań Hi-Fi. Jej główne biuro znajduje się w Shenzhen, a jej fabryka zlokalizowana jest w Dongguang. Shanling może do tego pochwalić się zaawansowanym działem R&D oraz możliwością korzystania z wielu licencjonowanych technologii, jak SONY LDAC, Bluetooth BQB, Japanese Audio Association Hi-Res, Microsoft HDCD, Dolby Digital, DTS, DVD, SACD czy CD.

Zespół Shanlinga od ponad 30 lat tworzy wysokiej jakości produkty, które łączą w sobie innowacyjność i ducha pracy zespołowej. Każde rozwiązanie jest starannie przygotowywane i wnikliwie testowane, aby zagwarantować najwyższy poziom zadowolenia u klienta końcowego. Firma współpracuje do tego z wieloma partnerami na całym świecie (Audeos.pl w Polsce), co przekłada się na łatwą dostępność jej produktów.

Shanling początkowo znany był z tworzenia high-endowych odtwarzaczy SACD/CD, wzmacniaczy Hi-Fi czy kondycjonerów zasilania, a obecnie największym uznaniem cieszą się przenośne odtwarzacze audio (DAP) firmy. Zespół niezwykle prężnie rozwija również własne linie mobilnych DAC/AMP-ów, słuchawek dokanałowych czy produktów Bluetooth, które cieszy się rosnącym uznaniem w oczach użytkowników.
