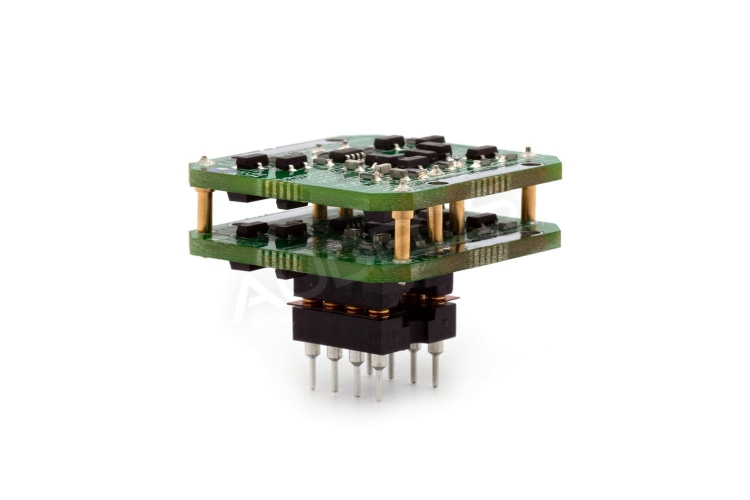

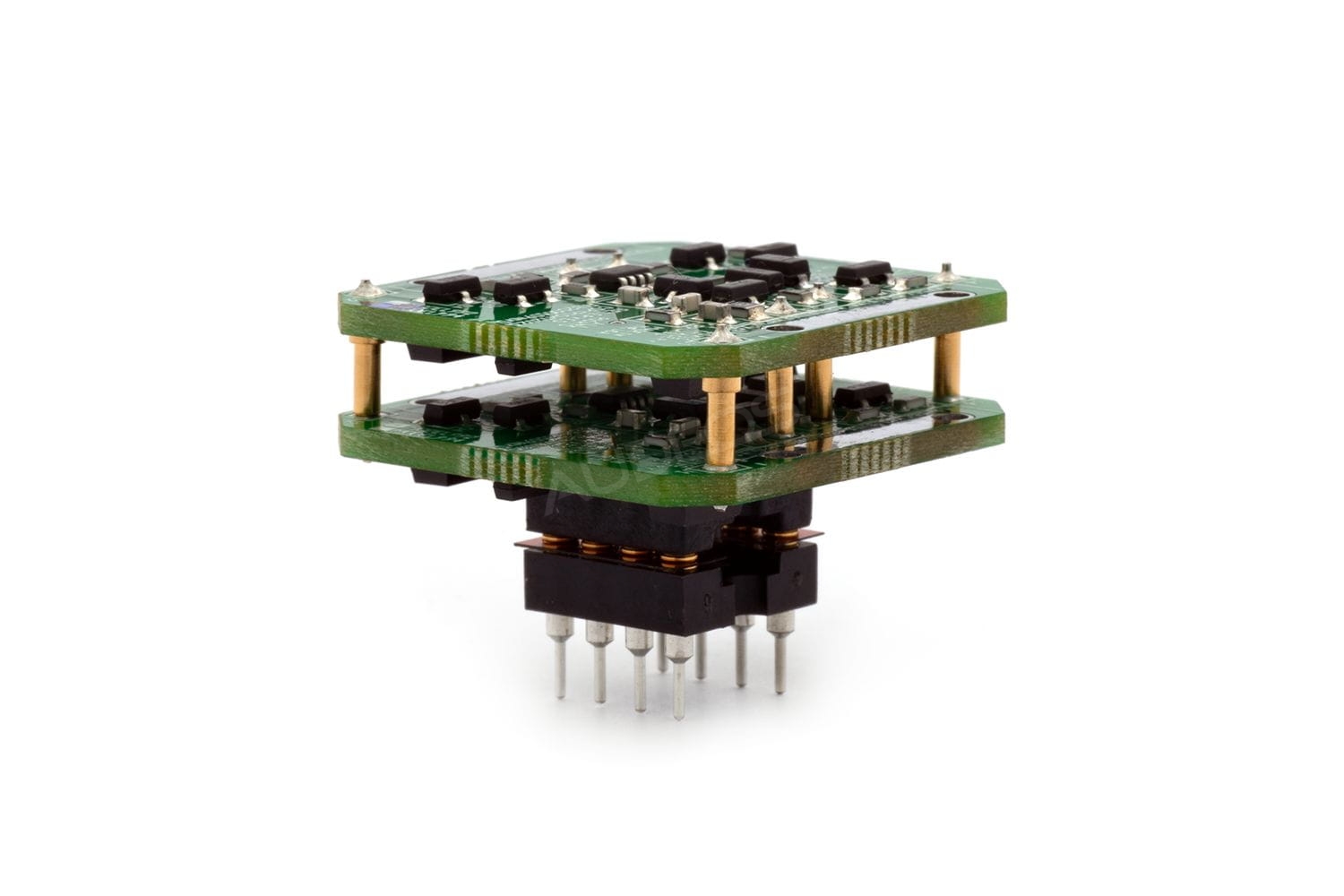

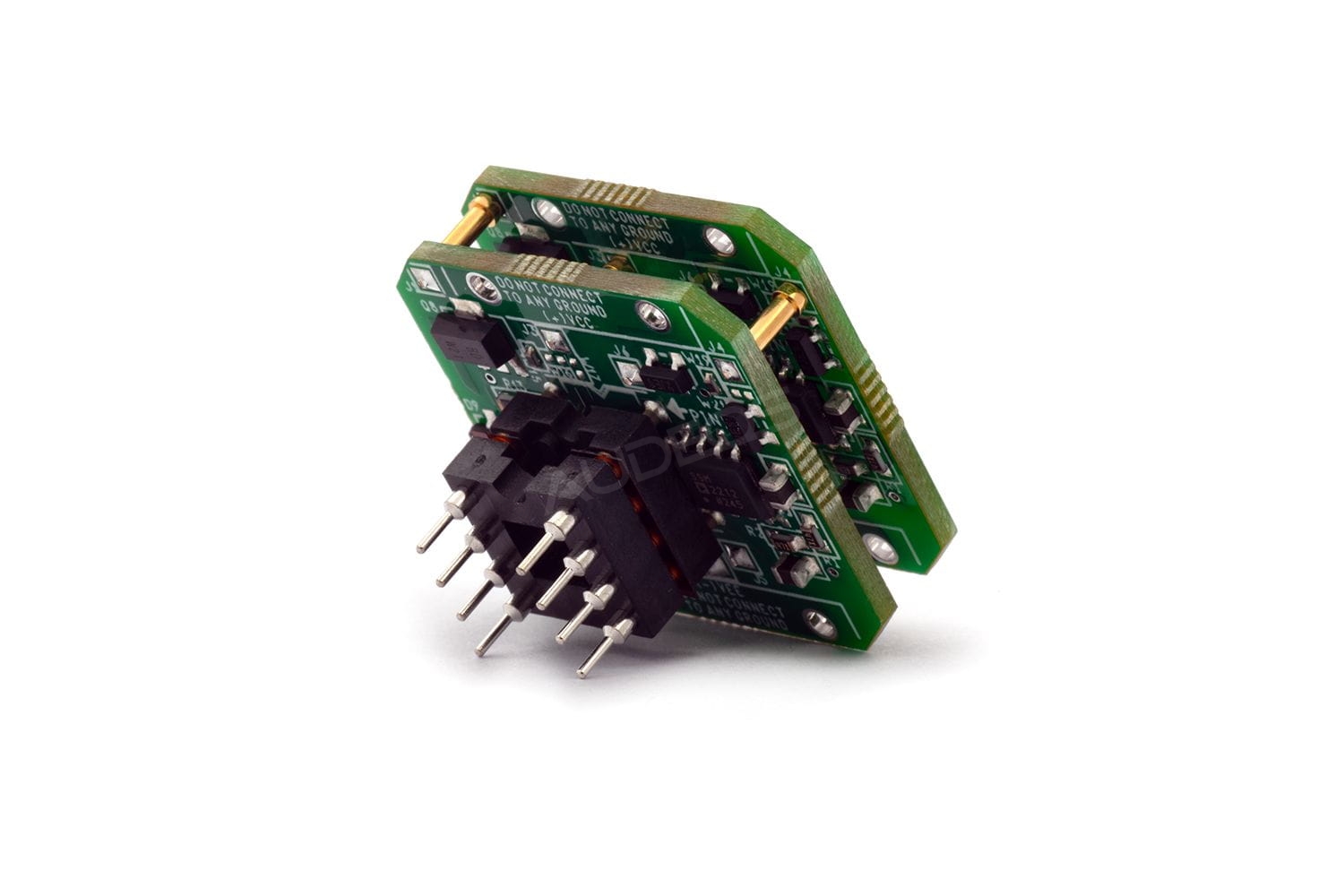

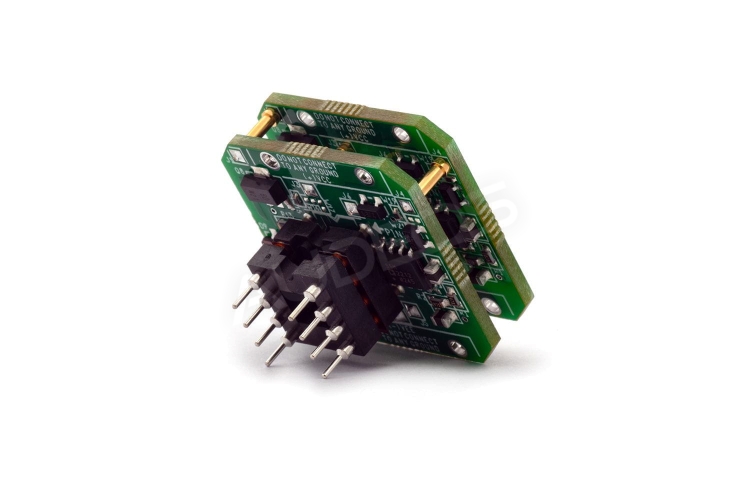

Sonic Imagery Labs 994Enh-Ticha (dual)
podwójny dyskretny wzmacniacz operacyjny (OPAMP)
Sonic Imagery Labs 994Enh-Ticha (dual) to wysokiej klasy podwójny dyskretny wzmacniacz operacyjny, który charakteryzuje się świetną wydajnością. OPAMP ten jest przeznaczony do profesjonalnych zastosowań audio oraz sytuacji, w których wymagany jest ultra niski poziom szumu, niski poziom zniekształceń i liniowe, transparentne brzmienie. Został on zaprojektowany tak, aby gwarantować wyższą wydajność niż inne wzmacniacze operacyjne odpowiadające za wzmocnienie sygnału.
Dyskretny OPAMP 994Enh-Ticha wyznacza nowy standard pod względem poziomu szumu, który wynosi zaledwie 0,89 nV/rtHz (przy 1 kHz). Charakteryzuje się on dodatkowo:
- rewelacyjną szybkością (pasmo wzmocnienia > 50 MHz);
- nieporównywalnie niskim poziomem zniekształceń;
- doskonałą precyzją (napięcie offsetowe > 200µV, 118 dB pętla otwarta wzmocnienia napięcia).
Stopień wejściowy układu 994Enh-Ticha działa przy prądzie kolektora na poziomie prawie 1 mA, aby zagwarantować niski szum z napięcia. Pomimo tego wejściowy prąd polaryzacji jest zwykle mniejszy niż 1 uA.

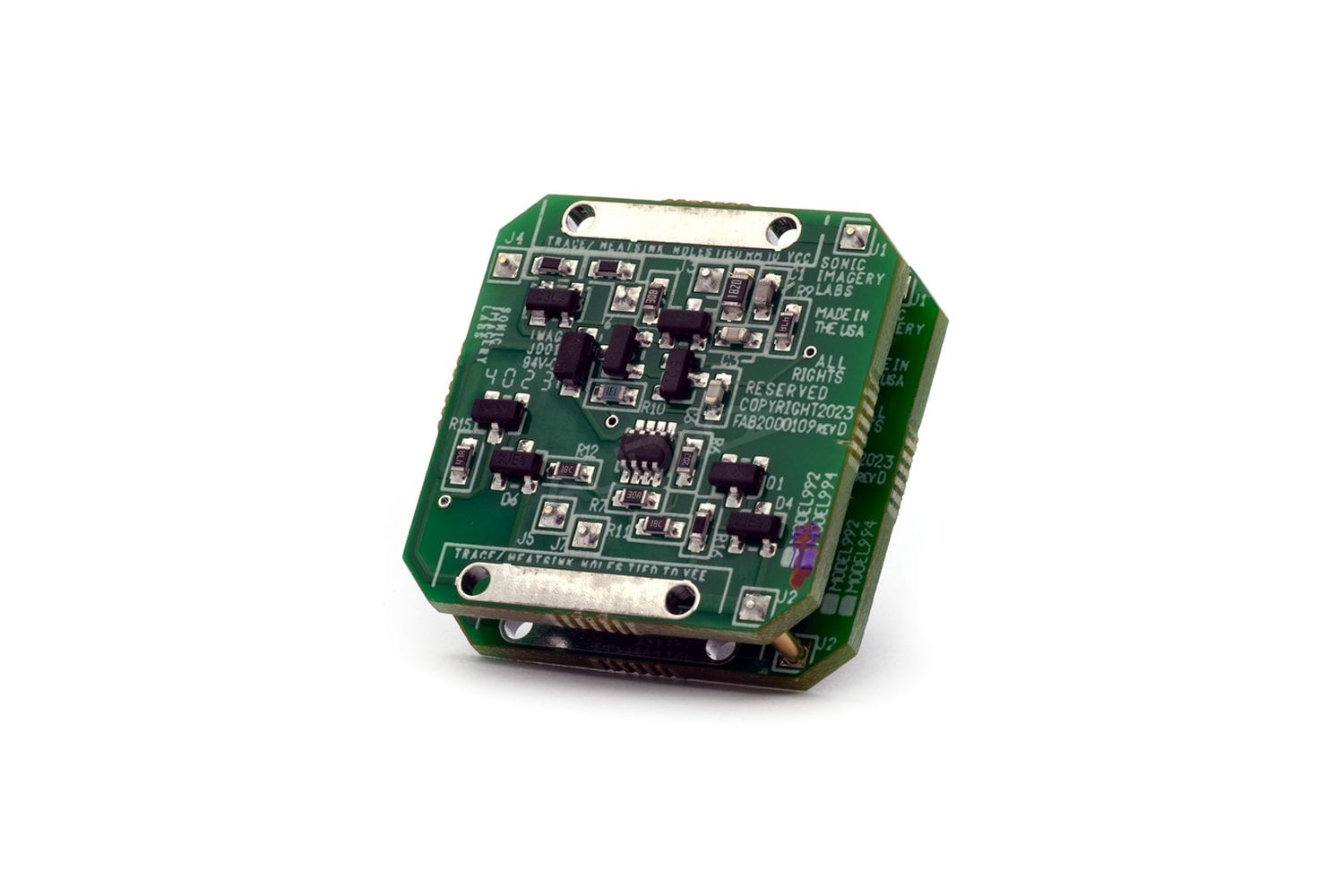

Całkowicie dyskretna konstrukcja typu SMT wykorzystuje parę idealnie dopasowanych, ultra precyzyjnych tranzystorów różnicowych, którą zostały tak zaprojektowane, aby spełniać wymagania systemów audio o ultra niskim poziomie szumu i ultra niskich zniekształceniach harmonicznych. W 994Enh-Ticha - poza ulepszonym stopniem wejściowym - wykorzystano wysokowydajne i niezależne od systemu zasilania źródła natężenia prądu, które charakteryzują się wysoką stabilnością temperaturową. Umożliwia to utrzymanie polaryzacji w optymalnym punkcie pracy, niezależnie od napięcia zasilania i temperatury.
994Enh-Ticha ma wysoki współczynnik odrzucenia wpływu zasilania, co osiągnięto przez zastosowanie - dopasowanych parami - podwójnych luster prądowych, które pracują w stabilnej temperaturze, i podwójnych aktywnych obciążeń prądowych. Ulepszony stopień wyjściowy w klasie A o niskim poziomie zniekształceń może pobierać lub podawać do 150 mA, dzięki czemu moduł może napędzać bezpośrednio transformatory lub słuchawki, gdy zachodzi taka potrzeba. Każdy OPAMP jest dopasowywany pod kątem szumu, przesunięcia i poziomu zniekształceń z dokładnością do 0,1%, a dopasowanie kanałów spełniają lub przekraczają dane opublikowane w specyfikacji.
Sonic Imagery Labs 994 Enh-Ticha jest prawdziwym dwubiegunowym wzmacniaczem operacyjnym i dokładnie tak działa. Nie wymaga on przy tym przewodu uziemiającego, jak inne konstrukcje dostępne na rynku. 994Enh może być używany także w zastosowaniach z pojedynczym zasilaniem, o ile prawidłowo zaimplementowano polaryzację zewnętrzną.
Możliwość napędzania wysokoprądowego 994Enh-Ticha sprawia, że impedancja obwodów pomocniczych może ulec zmniejszeniu w danym obwodzie urządzenia. Może to zmniejszyć ogólny poziom szumu systemu, bez zwiększania zniekształceń. Szum z napięcia wzmacniacza operacyjnego 994Enh-Ticha jest mniejszy niż szum termiczny 50-omowego opornika. Dlatego nawet w przypadku przetworników lub wzmacniaczy audio o bardzo niskiej impedancji źródła udział wzmacniacza 994Enh-Ticha w całkowitym szumie systemu będzie znikomy.

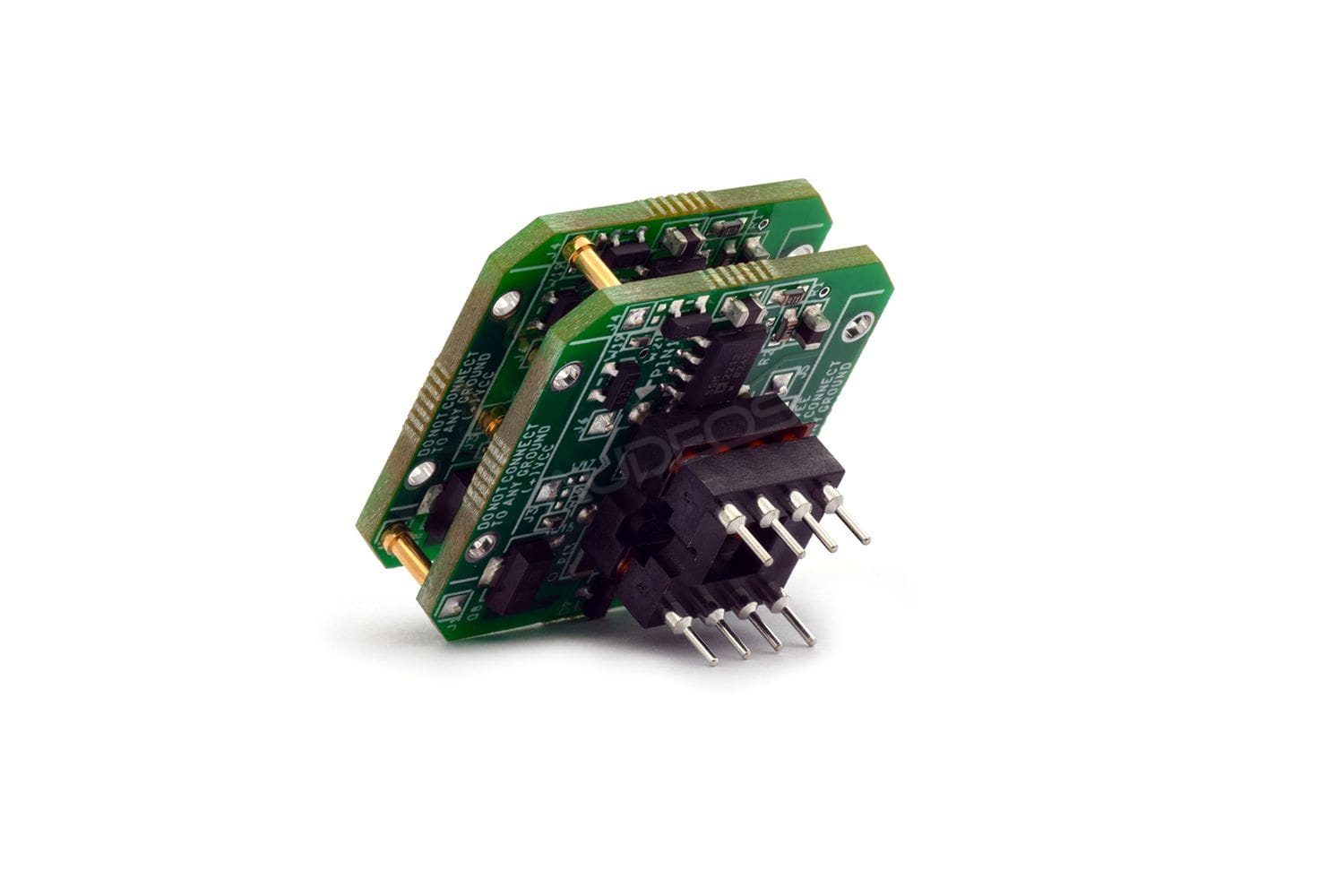

Wyjścia pinów są zgodne ze standardowym 8-pinowym, monolitycznym układem scalonym (IC) typu dual-in-line, co umożliwia bezpośrednią wymianę.
Kluczowe cechy Sonic Imagery Labs 994Enh-Ticha:
- ultra niskie całkowite zniekształcenie harmoniczne (THD+N) na poziomie 0,0003% @ 1kHz;
- ultra niski poziom szumu, który wynosi 0,89 nV/rtHz (typowy);
- sekcja wyjściowa o wysokim natężeniu prądu (150 mA dla 600 Ω przy zasilaniu ± 24 V);
- poziomy wyjściowe + 26 dBu (dla 600 Ω przy zasilaniu ± 24V);
- standardowe 8-pinowa podstawka DIP;
- działanie na szynach zasilających od ± 7,5 V do ± 24 V;
- prąd operacyjny 17 mA (każdy wzmacniacz);
- pętla otwarta wzmocnienia napięcia 118dB;
- niższe wyjściowe napięcie przesunięcia niż w istniejących odpowiednikach;
- niższe straty na prądzie wejściowym niż w istniejących odpowiednikach;
- opracowany ze szczególnym naciskiem na jakość dźwięku;
- zaprojektowany, składany i wyprodukowany w USA;
- 3 lata gwarancji.
Aplikacje:
- wzmacniacze i sterowniki o niskiej impedancji
- aktywne filtry i korektory
- wzmacniacze sumujące/mikserskie
- wysokowydajne przedwzmacniacze mikrofonowe
- wydajne przedwzmacniacze A/D i D/A
- sekcje I/V wysokowydajnych przetworników C/A
- wysokoprądowe wzmacniacze buforowe
O firmie Sonic Imagery Labs
Sonic Imagery Labs to działająca już od 1988 roku amerykańska firma, która specjalizuje się w projektowaniu, produkcji i modyfikowaniu profesjonalnego sprzętu audio i nadawczego z półki premium. Dotyczy to szczególnie procesorów sygnału analogowe przeznaczonych głównie do odtwarzania, nagrywania, nadawania i miksowania muzyki. Zespół Sonic Imagery Labs tworzy również produkty dla zewnętrznych marek i modernizuje komponenty zamienne dla wybranych linii nieobsługiwanego sprzętu vintage’owego.
